Installation Guide

USA/Canada: 1-800-4KOHLER
México: 001-800-456-4537
kohler.com
©2017 Kohler Co. 1242485-2-A

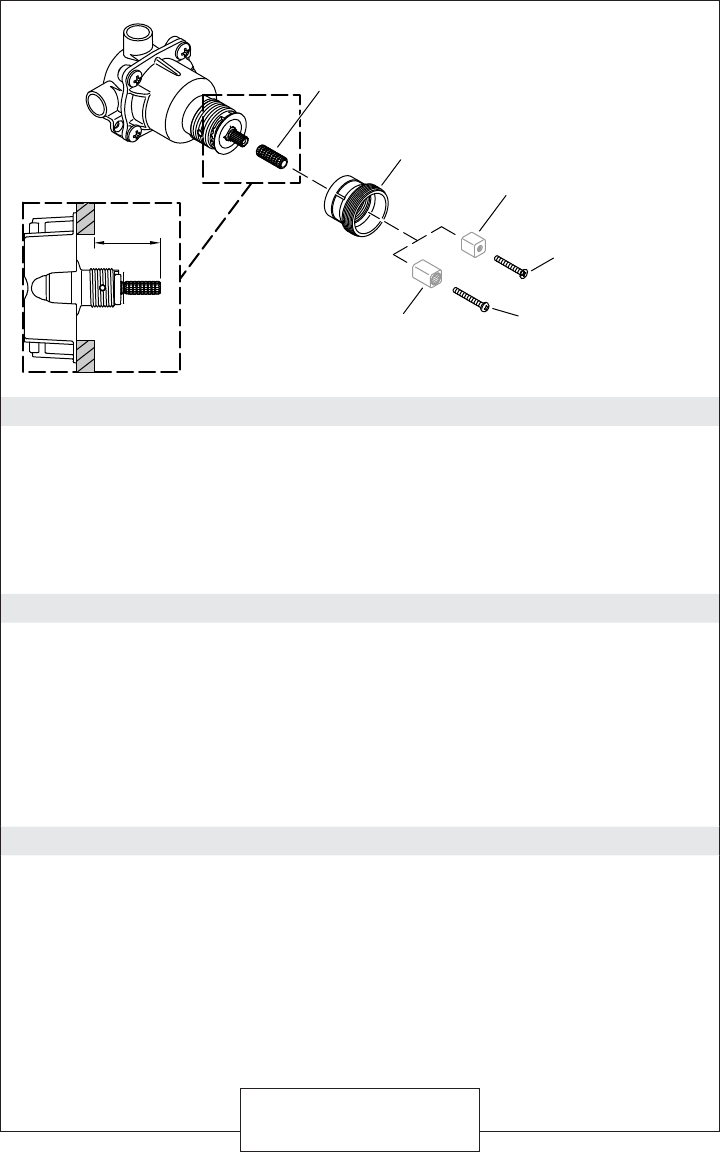

Adapter
Adaptateur
Adaptador
Stem Extension
Extension de tige
Extensión de espiga
Panhead
Tête cylindrique
Cabeza redonda
Flat Head
Tête plate
Cabeza plana
K-8302
K-8304
K-8305
Reversible Stem Adapter
Adaptateur de tige réversible
Adaptador de espiga reversible
Short Stem Adapter
Adaptateur de tige courte
Adaptador de espiga corto
Y
Install Kit Parts
□ Slide the stem extension onto the valve stem.
□ Measure distance “Y” between the fi nished wall and the end of the stem extension. Note this
measurement for proper stem adapter installation.
□ Thread the adapter onto the valve.
NOTE: Use the correct screw provided with the kit to secure the appropriate stem adapter
according to your valve depth. Refer to the instructions provided with the trim.
□ Complete the faceplate and handle installation according to the trim instructions.
Installer les pièces du kit
□ Faire glisser l’extension de la tige sur la tige de la vanne.
□ Mesurer la distance “Y” entre la fi nition murale et l’extrémité de l’extension de la tige. Noter ce e
mesure pour une installation de tige adéquate.
□ Enfi ler l’adaptateur sur la vanne.
REMARQUE: Utiliser la vis correcte fournie avec le kit pour fi xer l’adaptateur de tige approprié,
en fonction de la profondeur de la vanne en question. Se référer aux instructions accompagnant la
garniture.
□ Terminer l’installation du plateau de garniture et de la poignée selon les instructions pour la
garniture.
Instale las piezas del kit
□ Deslice la extensión de espiga en la espiga de la válvula.
□ Mida la distancia “Y” entre la pared acabada y el extremo de la extensión de espigas. Note esta
medida para hacer la instalación del adaptador de espiga apropiado.
□ Enrosque el adaptador en la válvula.
NOTA: Fije el adaptador de espiga adecuado con el tornillo apropiado que se incluye en el kit,
de acuerdo a la profundidad de su válvula. Consulte las instrucciones que se incluyen con la
guarnición.
□ Complete la instalación de la cara frontal y de la manija de acuerdo a las instrucciones de la
guarnición.
