User Documentation

Plug&Play-Box PNP-X-MOD-TCP
2763670000/00/10.2020
2
9
10
8
1
4
5
6
3
7
2
1
4
5
11
6
3
7
2
9
10
8
1
4
5
6
3
7
2
13
14
15
16
12
1
11
6
3
7

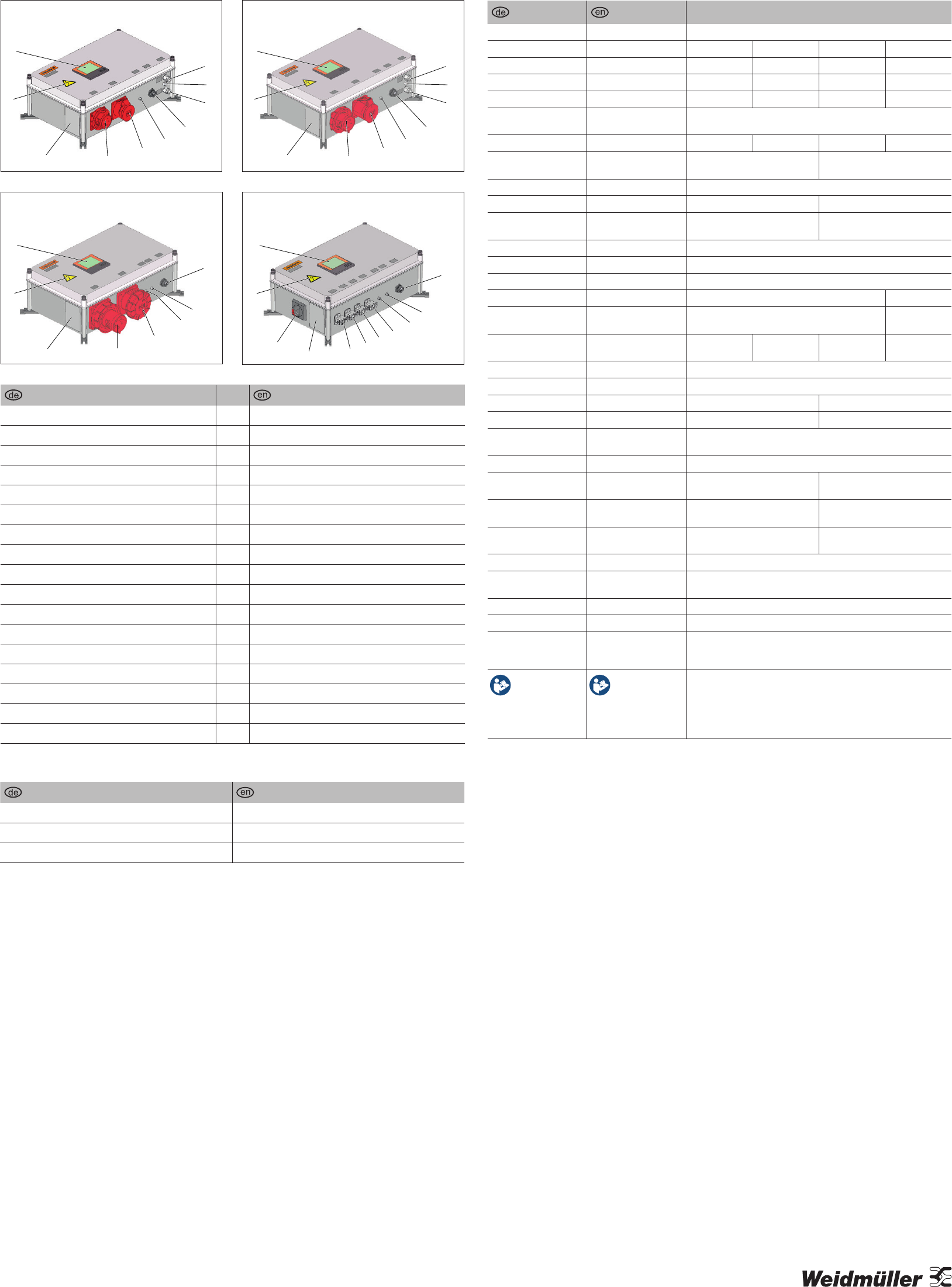

PNP-16-MOD-TCP
2716650000
PNP-32-MOD-TCP
2716660000
PNP-63-MOD-TCP
2716670000
PNP-U-MOD-TCP
2716690000
Enthaltene Komponenten / Components included accessories
Energiemessgerät EM750-230 Energy meter EM750-230
Schaltnetzgerät PRO INSTA 16W 24V 0.7A Power supply PRO INSTA 16W 24V 0.7A
Durchussmessgerät SMC, Typ PFMB7202 Flow meter SMC, Type PFMB7202
Pos.
Energiemessgerät 1 Energy meter
Warnsymbol-Etikett 2 Safety symbol label
Typenschild 3 Type plate
CEE-Energieanschluss Eingang 4 CEE connection power IN
CEE-Energieanschluss Ausgang 5 CEE connection power OUT
SAI-Anschluss Temperatursensor 6
1)
SAI connection temperature sensor
Anschluss Kommunikation Modbus TCP 7 Modbus TCP communication connection
Druckluftanschluss Ausgang 8 Compressed air connection OUT
Druckausgleich 9 Pressure balance
Druckluftanschluss Eingang 10 Compressed air connection IN
SAI-Anschluss Durchusssensor 11
1)
SAI connection ow sensor
Trennschalter Versorgungsspannung 12 Power ON-OFF supply voltage
HDC-Anschluss Versorgungs- und Messspannung 13
1)
HDC connection supply and measuring voltage
HDC-Anschluss Stromwandler L1 14
1)
HDC connection current transformer L1
HDC-Anschluss Stromwandler L2 15
1)
HDC connection current transformer L2
HDC-Anschluss Stromwandler L3 16
1)
HDC connection current transformer L3
1) PIN-Belegung siehe Rückseite 1) PIN assignment see back page
Produktbeschreibung / Product description Technische Daten / Technical data
PNP-16-MOD-TCP PNP-32-MOD-TCP PNP-63-MOD-TCP PNP-U-MOD-TCP
Maße und Gewichte Dimensions and weights
Breite Width 529 mm 529 mm 529 mm 535 mm
Höhe Hight 370 mm 381 mm 425 mm 372 mm
Tiefe Depth 191 mm 191 mm 191 mm 191 mm
Gewicht Weight 8640 g 8940 g 8900 g 7230 g
Umgebungsbedingungen
Environmental
conditions
Betriebstemperatur Operation temperature 0 °C ... +45 °C 0 °C ... +40 °C -10 °C ... +40 °C -10 °C ... +45 °C
Relative Luftfeuchte
Betrieb
Relative humidity operation 35 % ... 85 %, no condensation 0 % ... 75 %, no condensation
Luftdruck Betrieb Air pressure operation ≥ 795 hPa (height ≤ 2000 m) acc. to DIN EN 61131-2
Lagertemperatur Storage temperature -10 °C ... +60 °C -25 °C ... +70 °C
Relative Luftfeuchte
Lagerung
Relative humidity storage
35 % ... 85 %, no condensation,
no freeze
0 % ... 90 %, no condensation,
no freeze
Schutzart Protection class IP54
Verschmutzungsgrad Pollution severity level 4
Elektrische Daten Electrical data
Versorgungsspannung Voltage supply via input measuring circuit 400 V
Messbereich Spannung
L – L, AC
Voltage measuring range
L – L, AC
380 ... 480 V 400 V
Nennstrom Rated current 16 A 32 A 63 A
via current trans-
former 1A/5A
Überspannungskategorie Overvoltage category 2
Druckluft Compressed air
Luftvolumenstrom Air volume ow 20 – 2000 l/min –
Nenneingangsdruck Rated input pressure 8 bar –
Anschlüsse und Kom-
munikation
Connections and com-
munication
Temperatureingang Temperature input Yes
Druckluftanschluss
erhältlich
Compressed air connec-
tion available
Yes –
Art des Druckluftanschlus-
ses
Compressed air connec-
tion type
10 mm –
Digitaler Ausgang kongu-
rierbar
Digital ouput congurable Yes –
Kommunikation Communication Ethernet 10/100 Base-TX (RJ-45 socket), Webserver / E-Mail
Protokolle Protocols
TCP/IP, DHCP-Client (BootP), Modbus/TCP (Port 502), ICMP (Ping), NTP,
Modbus RTU over Ethernet (Port 8000), FTP, SNMP
Konformität Conformity
Normen Standards IEC 61439-2
CE-Konformität CE Conformance
2014/30/EU (EMC)
2014/35/EU (Low Voltage)
2011/95/EG (RoHS)
Technische Daten
der Einzel-
komponenten
siehe beiliegende
Dokumentation
Please refer to
the delivered
documentation for
technical data of
the single compo-
nents
Weidmüller Interface GmbH & Co. KG
Klingenbergstraße 26
32758 Detmold, Germany
T [phone]
F [phone]
www.weidmueller.com
2763670000/00/10.2020
Funktionsbeschreibung
Durchussmessung
Die Produkte PNP-16-MOD-TCP und
PNP-32-MOD-TCP sind mit einem integrierten Durch-
usssensor ausgestattet. Die ankommende Luft wird
durch das Messgerät hindurch zur Maschine oder
Anlage geführt.
Die Produkte PNP-63-MOD-TCP und
PNP-U-MOD-TCP arbeiten mit einem externen Durch-
usssensor. Die Signalleitung des Sensors wird über
einen SAI-Anschluss mit dem Messgerät verbunden.
Temperaturmessung
Die Umgebungstemperatur wird mit einem externen
Temperatursensor erfasst. Die Signalleitung des Sen-
sors wird über einen SAI-Anschluss mit dem Messge-
rät verbunden.
Stromverbrauchsmessung
Die Produkte PNP-16-MOD-TCP, PNP-32-MOD-TCP,
und PNP-63-MOD-TCP sind mit integrierten Strom-
wandlern ausgestattet. Die Energieleitung wird über
CEE-Anschlüsse durch das Messgerät zur Maschine
oder Anlage geführt.
Das Produkt PNP-U-MOD-TCP arbeitet mit externen
Stromwandlern. Die Signalleitungen der Stromwandler
werden über HDC-Anschlüsse mit dem Messgerät
verbunden.
Kommunikation
Über eine Datenleitung werden die Messwerte vom
Messgerät in das Netzwerk übertragen. Die Messwer-
te können in Echtzeit an einem angeschlossenen PC
angezeigt werden.
Functional description
Flow measurement
The PNP-16-MOD-TCP and PNP-32-MOD-TCP prod-
ucts are provided with an integrated ow sensor. The
incoming air is guided through the measuring device
to the machine or plant.
The PNP-63-MOD-TCP and PNP-U-MOD-TCP prod-
ucts work with an external ow sensor. The signal line
of the sensor is connected to the measuring device
via an SAI connection.
Temperature measurement
The ambient temperature is recorded with an external
temperature sensor. The signal line of the sensor is
connected to the measuring device via an SAI con-
nection.
Power consumption measurement
The PNP-16-MOD-TCP, PNP-32-MOD-TCP and
PNP-63-MOD-TCP products are provided with inte-
grated current transformers. The power line is guided
via the CEE connections through the measuring de-
vice to the machine or plant.
The PNP-U-MOD-TCP product works with external
current transformers. The signal lines of the current
transfomers are connected to the measuring device
via HDC connections.
Communication
The measured values are transferred from the
measuring device to the network via a data line. The
measured values can be displayed in real time on a
connected PC.
