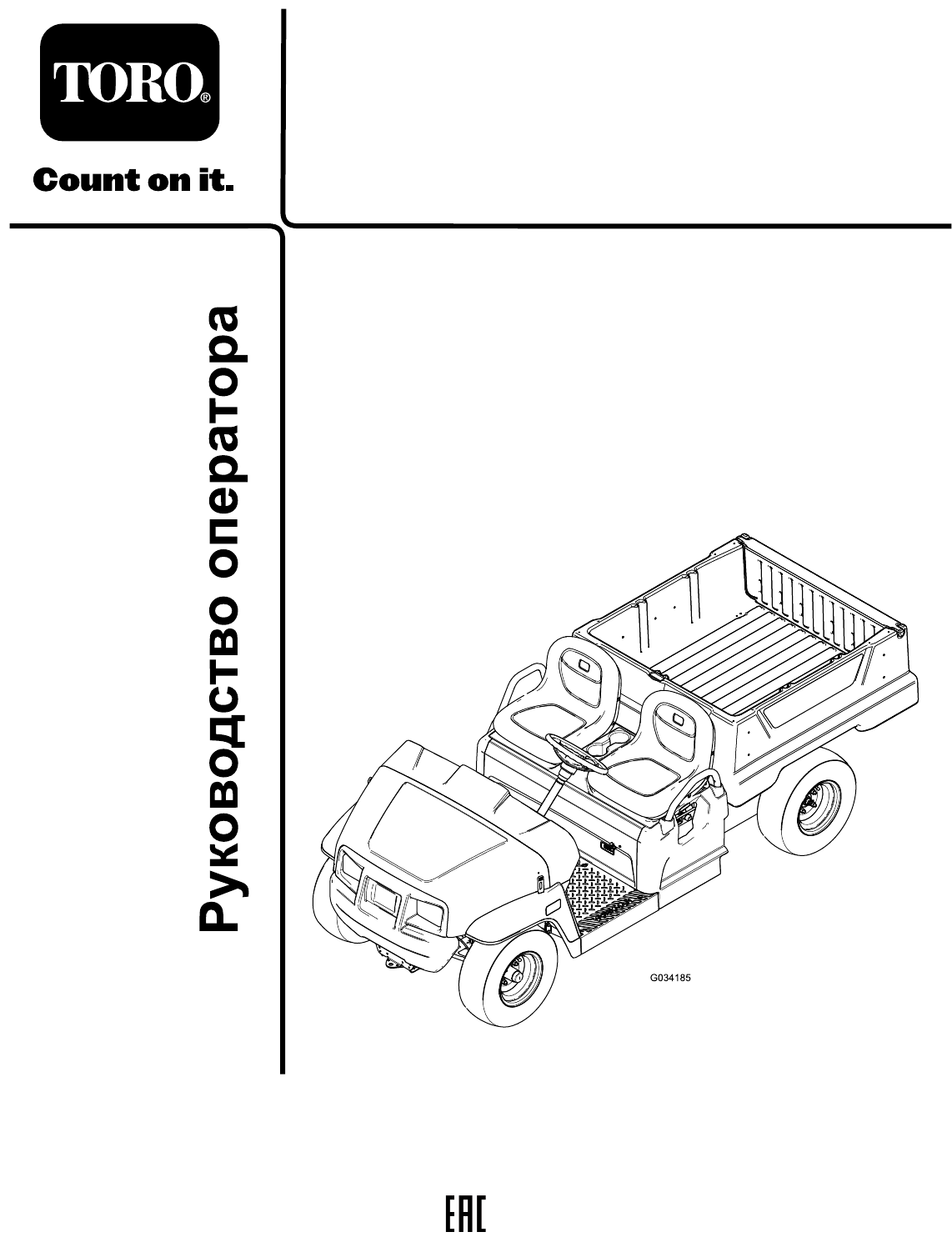

Form No. 3442-975 Rev B Технологический автомобиль Workman® серии GTX с электродвигателем Номер модели 07131TC—Заводской номер 407700000 и до Регистрация в www.Toro.com.
Введение Данное изделие удовлетворяет всем соответствующим европейским директивам; подробные сведения содержатся в документе «Декларация соответствия» на каждое отдельное изделие. Данный технологический автомобиль предназначен в основном для перевозки людей и грузов вне дорог. Использование этого изделия не по прямому назначению может быть опасным для пользователя и находящихся рядом людей.
g000502 Рисунок 2 Символ предупреждения об опасности Содержание Техника безопасности ............................................. 4 Общие правила техники безопасности............ 4 Наклейки с правилами техники безопасности и инструкциями ...................... 5 Сборка ..................................................................... 8 1 Установка рулевого колеса (только на моделях для международного рынка) ............................................................
Техника безопасности Рекомендуемый график(и) технического обслуживания ............................................. 27 Перечень операций ежедневного технического обслуживания ....................... 28 Техническое обслуживание автомобиля в особых условиях эксплуатации .................. 29 Действия перед техническим обслуживанием ............................................................ 29 Подготовка автомобиля к техническому обслуживанию .............................................
Наклейки с правилами техники безопасности и инструкциями Предупреждающие наклейки и инструкции по технике безопасности должны быть хорошо видны оператору и установлены во всех местах потенциальной опасности. Заменяйте поврежденные или утерянные наклейки. decal99-7345 99-7345 1. Осторожно! Изучите Руководство оператора. 2. Внимание! Горячая поверхность – не прикасаться. 3.
decal131-8495 131-8495 decal131-8414 131-8414 1. Осторожно! Изучите Руководство оператора. 3. Опасность опрокидывания! Двигайтесь медленно по склонам вверх или в поперечном направлении; выполняйте повороты медленно; не допускается движение на скорости свыше 26 км/ч; перевозить грузы или двигаться по пересеченной местности следует на малой скорости. 2. Осторожно! Пройдите надлежащее обучение перед эксплуатацией автомобиля. 4. 1. Аккумулятор разряжен. 3. Аккумулятор заряжен. 2.
200 LBS 91 KG 1500 LBS 680 KG 137-9984 decal137-9984 137-9984 1. Не превышайте массу вертикальной нагрузки на тягово-сцепноеустройство, которая составляет 91 кг. 2. Масса прицепа не должна превышать 680 кг. decal131-8527 131-8527 1. Режим высокой производительности 2. Экономичный режим decal138-3525 138-3525 1. Освещение – Вкл. 3. Поднимите кузов. 2. Освещение – Выкл. 4. Опустите кузов. decal139-3338 139-3338 1. Прочтите информацию о предохранителях в Руководстве оператора. 5.
Сборка Незакреплённые детали Используя таблицу, представленную ниже, убедитесь в том, что все детали отгружены Количество Использование Рулевое колесо Крышка рулевого колеса Шайба (½ дюйма) Пылезащитная крышка 1 1 1 1 Установите рулевое колесо (только на моделях для международного рынка). Детали не требуются – Проверьте уровни рабочих жидкостей и давление воздуха в шинах. Детали не требуются – Выполните приработку тормозов.
3 Приработка тормозов Детали не требуются Процедура Для оптимальной работы тормозной системы выполните перед началом эксплуатации приработку тормозов. g198932 Рисунок 3 1. Крышка рулевого колеса 4. Рулевое колесо 2. Контргайка (½ дюйма) 5. Пылезащитная крышка 3. Шайба (½ дюйма) 6. Рулевой вал 1. Разгоните автомобиль до полной скорости и нажмите на педаль тормоза для быстрой остановки автомобиля без блокировки колес. 2.
Знакомство с изделием g034154 Рисунок 4 1. Защелка капота 3. Грузовой кузов 5. Зарядное устройство аккумулятора 2. Рулевое колесо 4. Тягово-сцепное устройство 6. Рычаг грузового кузова g034544 Рисунок 5 1. Поручень для пассажира 3. Заднее крепление принадлежностей на грузовом кузове 2. Рычаг стояночного тормоза 4.
Органы управления Прежде чем запустить двигатель и начать эксплуатацию машины, ознакомьтесь со всеми органами управления. Панель управления g034161 Рисунок 6 1. Выключатель освещения 7. Рычаг стояночного тормоза 2. Счетчик моточасов 8. Педаль тормоза 3. Индикатор разряда аккумулятора 9. Педаль акселератора 4. Кнопка звукового сигнала 10. Розетка питания USB 5. Рычаг переключения передач 11. Световой индикатор состояния 6.
Рычаг стояночного тормоза Переключатель выбора направления движения Рычаг стояночного тормоза расположен на панели управления (Рисунок 6). Переключатель выбора направления движения расположен слева от рычага стояночного тормоза. У переключателя выбора направления движения есть три положения: ПЕРЕДНИЙ ХОД , ЗАДНИЙ ХОД ) и НЕЙТРАЛЬ (Рисунок 6). Всегда при выключении машины включайте стояночный тормоз, чтобы предотвратить случайное движение машины.
Порт питания USB Розетка питания USB расположена слева от рычага стояночного тормоза (Рисунок 6). Используйте розетку питания USB для подключения мобильных устройств. Внимание: Когда вы не используете розетку USB, вставьте резиновую заглушку для предотвращения повреждения розетки. Ключ замка зажигания Используйте ключ замка зажигания (Рисунок 6) для запуска и останова двигателя автомобиля. Замок зажигания имеет 2 положения: ВКЛ. и ВЫКЛ.. Поверните ключ по часовой стрелке в положение ВКЛ.
g033955 Рисунок 10 Показана сторона пассажира 1.
Технические характеристики Примечание: Технические характеристики и конструкция автомобиля могут быть изменены без уведомления. Сухая масса 633 кг (без заправки) Номинальная грузоподъемность (на горизонтальной поверхности).
Эксплуатация Каждый день перед запуском автомобиля необходимо выполнять «Процедуру ежедневного обслуживания», описанную в разделе Техническое обслуживание (страница 27). До эксплуатации Проверка давления в шинах Правила техники безопасности при подготовке машины к работе Интервал обслуживания: Перед каждым использованием или ежедневно Давление воздуха в шинах передних и задних колес: от 1,65 до 2,07 бар.
Принцип действия и использование системы аккумуляторов Принцип действия аккумуляторов глубокого разряда g004049 В автомобиле установлено 8 свинцово-кислотных аккумуляторов глубокого разряда, которые обеспечивают питание двигателя и вспомогательных приспособлений. Аккумулятор глубокого разряда отличается от обычного автомобильного аккумулятора.
привести к выливанию электролита и его вытеканию из вентиляционных отверстий. К концу срока службы аккумуляторы постепенно теряют электрическую емкость. Использование системы аккумуляторов Когда аккумуляторы полностью заряжены, на индикаторе разряда горят все десять полос (Рисунок 13). g192309 Рисунок 14 1. Две оставшиеся полосы слева будут поочередно мигать, пока аккумуляторы не будут заряжены.
• Запрещается управлять машиной в состоянии Для надлежащей работы и длительного срока службы автомобиля проведите обкатку нового автомобиля в соответствии с нормативами. • Регулярно проверяйте уровни тормозной жидкости и электролита в аккумуляторах. • Во время обкатки нового автомобиля старайтесь не тормозить резко в течение первых нескольких часов эксплуатации.
Правила техники безопасности при перевозке нескольких пассажиров предметами, такими как ветки деревьев, дверные косяки и подвесные мостки. • Прежде чем начать движение на машине задним ходом, посмотрите назад и вниз и убедитесь, что путь свободен.
Управление грузовым кузовом • Двигайтесь по склону вверх или вниз по прямой линии. • Если двигатель заглох или автомобиль начинает терять момент инерции при движении вверх по склону, плавно нажмите на тормоз и медленно двигайтесь задним ходом по прямой траектории вниз по склону. Подъем грузового кузова до положения разгрузки • Поворот при движении вверх или вниз по склону ПРЕДУПРЕЖДЕНИЕ может быть опасным. При необходимости поворота на склоне, выполняйте его медленно и осторожно.
Опускание грузового кузова ПРЕДУПРЕЖДЕНИЕ Масса кузова может быть большой. Может произойти сдавливание рук или других частей тела. При опускании кузова держите руки и другие части тела на безопасном расстоянии. g034019 1. Немного приподнимите грузовой кузов, нажав вверх на рычаг защелки (Рисунок 15). 1. Рычаг грузового кузова 2. Вытяните опорную стойку из паза с фиксацией (Рисунок 16). 2. 3. Опустите кузов до его надежной фиксации защелками.
Использование заднего крепления принадлежностей на грузовом кузове Закрывание заднего откидного борта После разгрузки сыпучего материала, например песка, камней или деревянных опилок, из грузового кузова автомобиля некоторая часть разгружаемого материала может попасть в зону шарнира откидного борта. Прежде чем закрывать откидной борт, выполните следующие действия. 1. Вручную удалите как можно больше такого материала из зоны шарнира. 2.
Останов автомобиля передних шин с грунтом уменьшается, что может привести к потере управляемости или опрокидыванию автомобиля. Внимание: При остановке автомобиля на уклоне используйте рабочие тормоза, чтобы остановить автомобиль, и включите стояночный тормоз, чтобы удержать автомобиль на месте. Использование педали акселератора для удерживания автомобиля на холме может привести к перегреву двигателя или разрядке аккумуляторов. 1. Снимите ногу с педали акселератора. 2.
После эксплуатации Примечание: Погрузите автомобиль на прицеп передней стороной по направлению движения. При отсутствии такой возможности прикрепите ремнем капот автомобиля к раме или снимите капот, закрепите и перевезите его отдельно. В противном случае возможен срыв капота во время транспортировки под воздействием встречного воздушного потока.
Буксировка машины Старайтесь не парковать автомобиль с прицепом на склоне. При вынужденной парковке на склоне включите стояночный тормоз и заблокируйте колеса прицепа. В экстренном случае автомобиль можно отбуксировать на небольшое расстояние, однако буксировка не должна являться стандартной рабочей процедурой. ПРЕДУПРЕЖДЕНИЕ Буксировка на повышенной скорости может вызвать потерю рулевого управления и стать причиной травмы. Запрещается буксировка автомобиля со скоростью свыше 8 км/ч.
Техническое обслуживание Техника безопасности при обслуживании • По возможности не выполняйте техническое обслуживание на машине с работающим двигателем. Держитесь на безопасном расстоянии от движущихся частей. • Не допускайте к обслуживанию автомобиля необученный персонал. • Если для выполнения регулировок при техническом обслуживании двигатель должен работать, держите руки, ноги, одежду и другие части тела на безопасном расстоянии от всех движущихся частей.
Периодичность технического обслуживания Порядок технического обслуживания Через каждые 25 часов • Очистите аккумуляторы. • Проверьте уровень жидкости в аккумуляторах и долейте в них дистиллированную или деионизированную воду (при необходимости). Через каждые 100 часов • Проверьте состояние шин и ободьев. • Затяните зажимные гайки колес. • Проверьте систему рулевого управления и подвеску на наличие ослабленных или поврежденных компонентов. • Проверьте развал и схождение передних колес.
Пункт проверки при техобслуживании Дни недели: Понедельник Вторник Среда Четверг Пятница Суббота Воскресенье Проверьте давление воздуха в шинах. Проверьте систему на наличие утечек жидкостей. Проверьте работу приборов. Проверьте работу педали акселератора. Отремонтируйте поврежденное лакокрасочное покрытие. Вымойте машину.
Подготовка автомобиля к техническому обслуживанию 1. Установите автомобиль на ровной поверхности. 2. Переведите переключатель выбора направления движения в положение НЕЙТРАЛЬ . 3. Включите стояночный тормоз. 4. 5. g034043 Рисунок 23 Отключите машину и извлеките ключ из замка зажигания. 1. Передняя точка подъема на домкрате Выгрузите груз из грузового кузова и поднимите кузов. • Точка подъема в задней части автомобиля находится под трубами моста (Рисунок 24).
g034045 Рисунок 25 g190066 Рисунок 26 2. Поднимите капот. Демонтаж сиденья в сборе Закрывание капота 1. Осторожно опустите капот. 2. Закрепите капот, совместив резиновые защелки с фиксаторами защелок с каждой стороны капота (Рисунок 25). Подъем и опускание сиденья в сборе 1. Наклоните сиденье в сборе вперед в поднятое положение (Рисунок 26). 2. Сдвиньте сиденье в сборе в сторону, чтобы снять его со штифтов, и поднимите сиденье в сборе вверх (Рисунок 27).
Установка сиденья в сборе Смазка Смазывание консистентной смазкой подшипников передних колес Установите сиденье в сборе на штифты и опустите его (Рисунок 28). Интервал обслуживания: Через каждые 300 часов Характеристики консистентной смазки: Mobilgrease XHP™-222 Демонтаж ступицы и тормозного диска 1. Поднимите переднюю часть автомобиля и зафиксируйте ее с помощью подъемных опор. 2. Отверните 4 зажимные гайки, которые крепят каждое колесо к ступице (Рисунок 29). g190186 Рисунок 28 1.
g192347 Рисунок 32 1. Ось 2. Ступица и тормозной диск в сборе g033047 Рисунок 30 1. Болты с фланцевыми 3. Кронштейн суппорта головками (⅜ x ¾ дюйма) (тормоз в сборе) 2. Ось 4. Снимите пылезащитную крышку со ступицы (Рисунок 31). 7. Начисто протрите ось ветошью. 8. Повторите действия, описанные в пунктах 1–7, для ступицы и тормозного диска с другой стороны автомобиля. Смазывание подшипников колес консистентной смазкой 1. Снимите наружный подшипник и кольцо подшипника со ступицы (Рисунок 33).
4. Очистите подшипники и кольца и проверьте их на наличие износа и повреждений. 6. Ослабьте гайку оси до свободного вращения ступицы. Примечание: Замените все изношенные 7. или поврежденный части. Убедитесь, что подшипники и кольца чистые и сухие. Затяните гайку шпинделя с моментом от 1,70 до 2,26 Н∙м. 8. Установите держатель поверх гайки и проверьте совмещение паза в держателе с отверстием в оси под шплинт (Рисунок 35). 5.
4. Техническое обслуживание электрической системы Совместите отверстия в колесе со шпильками в ступице и установите колесо на ступицу так, чтобы вентиль шины был направлен наружу (Рисунок 29). Примечание: Убедитесь, что монтажная поверхность колеса находится на одном уровне со ступицей. 5. Закрепите колесо на ступице с помощью зажимных гаек (Рисунок 29). Правила техники безопасности при работе с электрической системой Затяните зажимные гайки с моментом 108-122 Н∙м. 6.
– Всегда обслуживайте, храните и заряжайте аккумулятор автомобиля в хорошо проветриваемых местах. • Держатели аккумуляторов должны быть – Следите, чтобы вблизи аккумуляторов не было искр и открытого пламени. • Прочитайте и усвойте инструкции по зарядке всегда на месте для защиты и фиксации аккумуляторов. аккумуляторов, прежде чем выполнять их зарядку; см. Зарядка аккумуляторов (страница 37).
Очистка аккумуляторов Техническое обслуживание аккумуляторов Интервал обслуживания: Через каждые 25 часов 1. Убедитесь, что все колпачки аккумуляторов плотно закреплены. 2. Для очистки аккумуляторов используйте бумажные полотенца. 3. Если клеммы аккумулятора корродировали, очистите их раствором, состоящим из четырех частей воды и одной части пищевой соды. Кроме того, очистите штыри и зажимы кабелей с помощью очистителя для штырей и зажимов.
дистиллированной или деионизированной водой; см. Добавление дистиллированной или деионизированной воды в аккумуляторы (страница 39). Внимание: Полностью зарядите аккумуляторы, прежде чем доливать в них воду. Во время зарядки объем электролита увеличивается, поэтому заполнение аккумулятора до его полного заряда может привести к выливанию электролита и его вытеканию из вентиляционных отверстий. 3.
Информацию о значении различных цветов индикатора статуса зарядного устройства см. в следующей таблице и на Рисунок 36.
Внимание: Полностью зарядите Внимание: Не переполняйте аккумулятор аккумуляторы, прежде чем добавлять в них воду. Во время зарядки объем электролита увеличивается, поэтому заполнение аккумулятора до его полного заряда может привести к выливанию электролита и его вытеканию из вентиляционных отверстий. электролитом. Электролит будет выливаться на другие части автомобиля, что может вызвать сильную коррозию и повреждение оборудования. Кроме того, переполнение аккумулятора может сократить срок его службы.
зарядное устройство подсоединенным к настенной розетке и зарядной розетке автомобиля во время хранения, чтобы аккумуляторы могли оставаться заряженными и не замерзали; в противном случае заряжайте аккумуляторы раз в месяц. блок аккумуляторов с главным контактором автомобиля (Рисунок 39). Замена аккумуляторов 1. 2. 3. 4. Отсоедините все промежуточные соединительные кабели от аккумуляторов. Снимите держатели аккумуляторов, расположенные между ними.
Техническое обслуживание фар Примечание: Убедитесь, что регулировочные стойки выровнены с отверстиями в монтажном кронштейне позади бампера. Замена передней фары 1. Отсоедините аккумуляторы; см. Отсоединение аккумуляторов (страница 40). 2. Откройте капот. 3. Отсоедините электрический соединитель жгута проводов от соединителя лампы в сборе (Рисунок 41). 7. Закрепите фару в сборе с помощью скоб под саморез, снятых при выполнении действий, описанных в пункте 4. 8.
6. Техническое обслуживание приводной системы Подсоедините аккумуляторы и закройте капот; см. Соединение аккумуляторов (страница 41). Техническое обслуживание колес Интервал обслуживания: Через каждые 100 часов—Проверьте состояние шин и ободьев. Через каждые 100 часов—Затяните зажимные гайки колес. 1. Осмотрите шины и ободы на наличие признаков износа или повреждений.
управляет автомобилем, или попросите самого оператора сесть на сиденье в этот момент. Масса груза или масса тела оператора должна воздействовать на сиденье на протяжении всего времени выполнения этой процедуры. 3. На ровной поверхности откатите автомобиль строго назад на 2–3 м, а затем строго вперед в исходное положение запуска. Это позволит подвеске установиться в рабочее положение.
Проверка уровня трансмиссионной жидкости Регулировка схождения передних колес Внимание: Прежде чем регулировать схождение, убедитесь, что развал отрегулирован как можно ближе к нейтральному; см. раздел Регулировка развала (страница 44). 1. Интервал обслуживания: Через каждые 100 часов—Проверьте уровень трансмиссионной жидкости. 1. Установите машину на ровной поверхности. 2. Включите стояночный тормоз. 3. Остановите двигатель и извлеките ключ. 4.
1. Техническое обслуживание тормозов Поместите сливной поддон под крышку коробки передач (Рисунок 49). Проверка стояночного тормоза 1. Включите стояночный тормоз, потянув рычаг стояночного тормоза на себя до ощущения натяжения. 2. Если не ощущается натяжение при вытягивании рычага стояночного тормоза на себя в пределах от 11,4 до 16,5 см от символа «P» на приборной панели, необходимо отрегулировать стояночный тормоз; см. Регулировка стояночного тормоза (страница 46). g217834 Рисунок 49 1.
Примечание: Выполняйте это действие до тех пор, пока не почувствуете трение при вращении колеса. 5. Удерживая регулировочный штырь и контргайку на месте, отверните штырь на ¼ оборота (Рисунок 50). 6. Удерживая регулировочный штырь и контргайку на месте, затяните контргайку (Рисунок 50). 7. Выполните действия, описанные в пунктах 1–6, для другой стороны. 8. Убедитесь, что стояночный тормоз отрегулирован с нужным натяжением; см. Проверка стояночного тормоза (страница 46).
Осмотр тормозов Замена колодок рабочего и стояночного тормоза Интервал обслуживания: Через каждые 100 часов Интервал обслуживания: Через каждые 400 часов Внимание: Тормоза являются важнейшим компонентом безопасности автомобиля. Тщательно проверяйте их через рекомендуемые интервалы техобслуживания, чтобы обеспечить оптимальные рабочие характеристики и безопасность. Свяжитесь с официальным дистрибьютором компании Toro для проведения осмотра и возможной замены колодок рабочего и стояночного тормозов.
Техническое обслуживание шасси Очистка Регулировка защелок грузового кузова Интервал обслуживания: Перед каждым использованием или ежедневно—Вымойте машину. Если защелка грузового кузова не отрегулирована, он будет вибрировать вверх и вниз при движении автомобиля. Вы можете отрегулировать стойки защелок, чтобы они удерживали грузовой кузов плотно прижатым к шасси. Мойте машину по мере необходимости, используя только воду или воду с мягким моющим средством. При мойке машины можно использовать ткань. 1.
Хранение 9. Безопасность при хранении Хранение аккумуляторов 1. Перед постановкой автомобиля на хранение полностью зарядите аккумуляторы; см. Зарядка аккумуляторов (страница 37). На время хранения автомобиля и аккумуляторов подключите зарядное устройство к настенной розетке. Оставьте зарядное устройство подсоединенным к настенной розетке и зарядной розетке автомобиля во время хранения, чтобы аккумуляторы могли оставаться заряженными и не замерзали; в противном случае заряжайте аккумуляторы раз в месяц.
Поиск и устранение неисправностей Алгоритм мигания индикатора статуса автомобиля Проблема Возможная причина Корректирующие действия Индикатор статуса автомобиля постоянно горит. 1. Система работает правильно. 1. Отсутствует Индикатор статуса автомобиля мигнул 1 раз. 1. Имеется ошибка в конфигурации контроллера. 1. Свяжитесь с официальным дилером по техническому обслуживанию. Индикатор статуса автомобиля мигнул 2 раза. 1.
Проблема Возможная причина Корректирующие действия Индикатор статуса автомобиля мигнул 8 раз. 1. Контроллер или двигатель перегрет или слишком холодный. 1. Определите, является ли двигатель или контроллер слишком горячим или слишком холодным, затем подождите, пока автомобиль не достигнет безопасной температуры, прежде чем возобновить штатную эксплуатацию. Индикатор статуса автомобиля мигнул 10 раз. 1. Возникла ошибка конфигурации контроллера. 1.
Примечания:
Уведомление о конфиденциальности Европейского агентства по защите окружающей среды (EEA) / Великобритании Использование ваших персональных данных компанией Toro Компания The Toro Company («Toro») обеспечивает конфиденциальность ваших данных. Когда вы приобретаете наши изделия, мы можем собирать о вас некоторую личную информацию напрямую или через ваше местное представительство или дилера компании Toro.
Предупреждение согласно Prop. 65 (Положению 65) штата Калифорния В чем заключается это предупреждение? Возможно, вы увидите в продаже изделие, на котором имеется предупреждающая наклейка, аналогичная следующей: ПРЕДУПРЕЖДЕНИЕ! Риск возникновения онкологических заболеваний или нарушений репродуктивной функции – www.p65Warnings.ca.gov. Что такое Prop. 65 (Положение 65)? Prop.
Гарантия компании Toro Автомобиль Workman с электрическим двигател Ограниченная гарантия Условия гарантии и изделия, на которые она распространяется Компания The Toro Company и ее филиал Toro Warranty Company в соответствии с заключенным между ними соглашением совместно гарантируют, что серийное изделие Toro («Изделие») не будет иметь дефектов материалов или изготовления в течение двух лет или 1500 часов работы* (в зависимости от того, что наступит раньше).
