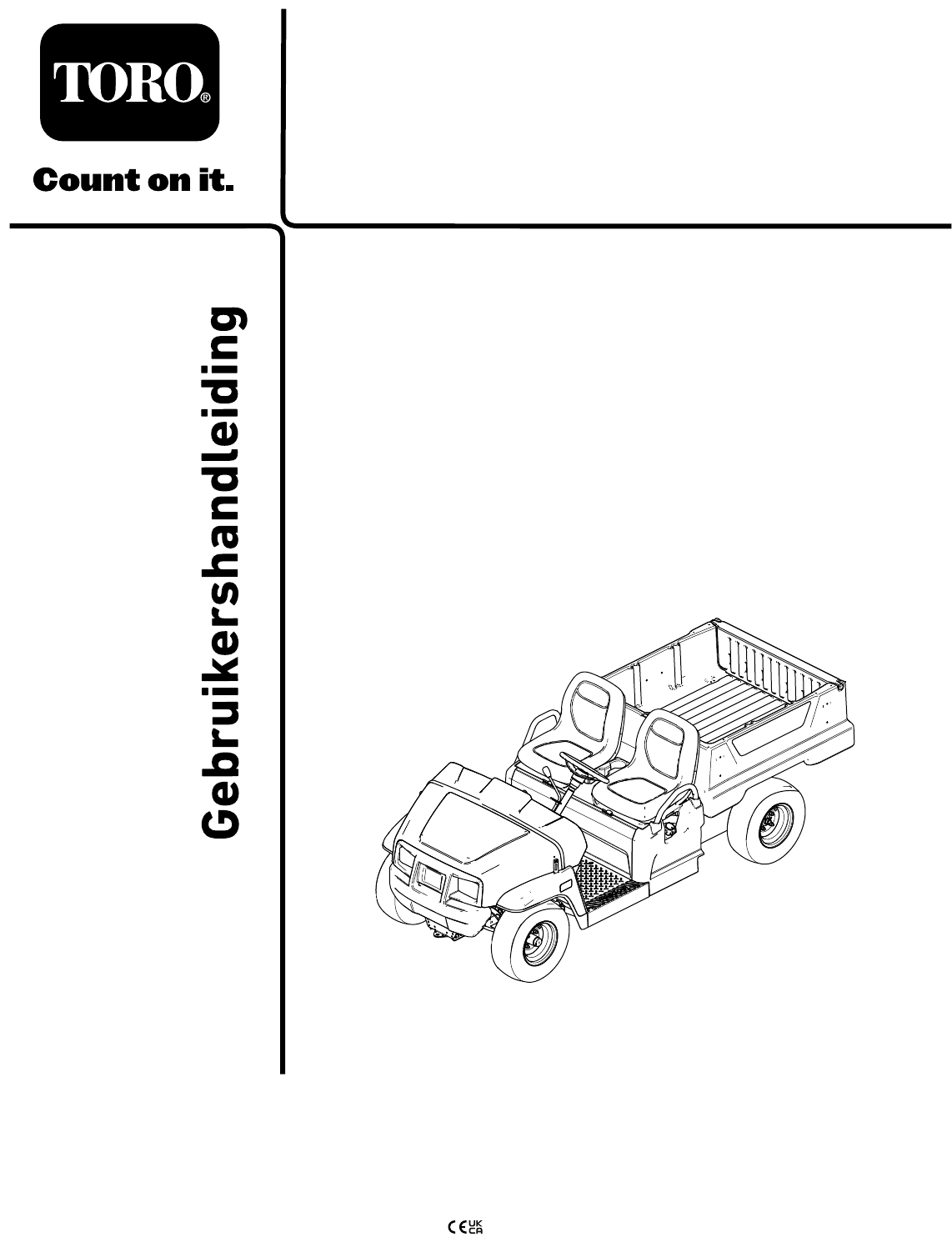

Form No. 3422-131 Rev C Workman® GTX multifunctioneel werkvoertuig met benzinemotor of EFI benzinemotor Modelnr.: Modelnr.: Modelnr.: Modelnr.: Registreer uw product op www.Toro.com. Vertaling van de oorspronkelijke tekst (NL) 07042—Serienr.: 401400001 en hoger 07059—Serienr.: 402614306 en hoger 07060—Serienr.: 402680613 en hoger 07130TC—Serienr.
Als u service, originele Toro onderdelen of aanvullende informatie nodig hebt, kunt u contact opnemen met een erkende servicedealer of met de klantenservice van Toro. U dient hierbij altijd het modelnummer en het serienummer van het product te vermelden. De locatie van het plaatje met het modelnummer en het serienummer van het product is aangegeven op Figuur 1. U kunt de nummers noteren in de ruimte hieronder.
Inhoud Veiligheid van de motor..................................... 35 Onderhoud van het luchtfilter ............................ 35 Motorolie verversen .......................................... 36 Onderhoud van de bougie ................................ 37 Hoog/laag stationair toerental afstellen ............. 38 Onderhoud brandstofsysteem ............................. 39 Brandstofleidingen en -verbindingen controleren.................................................... 39 Brandstoffilter vervangen......
Veiligheid Deze machine werd ontworpen in overeenstemming met de vereisten van SAE J2258. Algemene veiligheid Dit product kan lichamelijk letsel veroorzaken. Volg altijd alle veiligheidsinstructies op om ernstig letsel te voorkomen. Dit product gebruiken voor andere doeleinden dan het bedoelde gebruik kan gevaarlijk zijn voor u of voor omstanders. • Lees deze Gebruikershandleiding en zorg ervoor dat u deze begrijpt voordat u de motor start.
Veiligheids- en instructiestickers Veiligheidsstickers en veiligheidsinstructies zijn gemakkelijk zichtbaar voor de bestuurder en bevinden zich bij plaatsen waar gevaar kan ontstaan. Vervang alle beschadigde of ontbrekende stickers. decal131-8410 131-8410 decal99-7345 99-7345 1. Brandgevaar – Zet de motor af voordat u gaat tanken. 1. Waarschuwing – Lees de Gebruikershandleiding. 2. Heet oppervlak/gevaar voor brandwonden – Blijf op een veilige afstand van het hete oppervlak. 3.
decal131-8414 131-8414 decal131-8413 131-8413 Alleen modellen met carburateur 1. Waarschuwing – Lees de Gebruikershandleiding. 1. Claxon 2. Uit 4. Motor – Starten 5. De motor inschakelen – 1) Ga op de bestuurdersstoel zitten; 2) Schakel de parkeerrem uit; 3) Draai het sleuteltje naar de START -stand van de motor; 4) Schakel de choke in; 5) Trap het pedaal in. 3. Aan 6.
decal138-3528 138-3528 Uitsluitend EFI-modellen. 1. Lees de Gebruikershandleiding alvorens onderhoudswerkzaamheden uit te voeren. 2. Inlaat-/luchtfilter van motor 3. Brandstoffilter 4. Bougie decal131-8552 131-8552 1. Lees de Gebruikershandleiding voor informatie over de zekeringen. 4. Koplampen (10 A) 2. Claxon (30 A) 5. Usb-aansluitpunt/opties (10 A) 3. Hoofdvoeding (15 A) 6. Optionele hefset (15 A) decal138-3518 138-3518 Alleen modellen met carburateur 1.
decal138-5599 138-5599 decal138-3397 138-3397 Uitsluitend EFI-modellen. 1. Claxon 2. Uit 3. Aan 4. Motor – Starten 5. De motor inschakelen – 1) Ga op de bestuurdersstoel zitten; 2) Schakel de parkeerrem uit; 3) Draai het sleuteltje naar de START -stand van de motor; 4) Trap het rempedaal in. 1. Lees de Gebruikershandleiding voor informatie over de zekeringen. 5. Usb-aansluitpunt/opties (10 A) 2. Claxon (30 A) 6. Brandstof (10 A) 3. Hoofdvoeding (15 A) 7. Optionele hefset (15 A) 4.
Montage Losse onderdelen Gebruik onderstaande lijst om te controleren of alle onderdelen zijn geleverd. Procedure Hoeveelheid Omschrijving Gebruik 1 Stuurwiel Stuurwieldop Ring (½") Stofkap 1 1 1 1 Het stuurwiel monteren (uitsluitend internationale modellen). 2 Geen onderdelen vereist – Het peil van de vloeistoffen en de druk in de banden controleren. 3 Geen onderdelen vereist – De remmen gebruiksklaar maken (inrijden).
2 4 Het peil van de vloeistoffen en de druk in de banden controleren De handleiding lezen en de documentatie in verband met de uitrusting van de machine bekijken Geen onderdelen vereist Benodigde onderdelen voor deze stap: Procedure 1. 2. 3. 4. Controleer het peil van de motorolie voor- en nadat u de motor de eerste keer hebt gestart; zie Het motoroliepeil controleren (bladz. 36).
Algemeen overzicht van de machine g033925 Figuur 4 1. Sluiting van de motorkap 3. Stuurwiel 5. Sleeplip 2. Schakelhendel 4. Laadbak 6. Brandstoftankdop 7. Hendel van laadbak g034517 Figuur 5 1. Handgreep voor passagier 3. Accessoirebevestiging achteraan laadbak 2. Parkeerremhendel 4.
Bedieningsorganen Zorg dat u vertrouwd bent met alle bedieningsorganen voordat u de motor start en de machine gebruikt. Opmerking: Bepaal vanuit de normale bedieningspositie de linker- en rechterzijde van de machine. Schakelbord g033921 Figuur 6 1. Stuurwiel 6. Usb-aansluitpunt 2. Schakelindicator 3. Schakelhendel 7. Parkeerremhendel 8. Chokeknop 9. Rempedaal 4. Claxonknop (uitsluitend internationale modellen) 5. Contactschakelaar 10.
Contactschakelaar De contactschakelaar bevindt zich in de rechterbenedenhoek van het dashboard (Figuur 6). De contactschakelaar heeft 3 standen: UIT, AAN en START . U kunt de machine op 2 manieren starten; zie Motor starten (bladz. 24). Parkeerremhendel g033924 De parkeerremhendel bevindt zich op het bedieningspaneel (Figuur 6). Figuur 8 1. Parkeerremhendel Als u de motor afzet, moet u de parkeerrem in werking stellen om te voorkomen dat de machine per ongeluk in beweging komt.
Urenteller De urenteller bevindt zich rechts van de lichtschakelaar (Figuur 10). Gebruik de urenteller om het totale aantal bedrijfsuren van de motor na te gaan. De urenteller gaat lopen als de contactschakelaar in de stand AAN of START wordt gezet of als de motor loopt. Opmerking: Wanneer de machine loopt, zal de urenteller voortdurend knipperen, wat betekent dat de machine in gebruik is. Usb-aansluitpunt Het usb-aansluitpunt bevindt zich links van de parkeerremhendel (Figuur 6).
Handgrepen voor passagier De handgrepen voor de passagiers bevinden zich aan de buitenkanten van de stoelen (Figuur 12). g033955 Figuur 12 Passagierszijde getoond 1.
Specificaties Opmerking: Specificaties en ontwerp kunnen zonder voorafgaande kennisgeving worden gewijzigd.
Gebruiksaanwijzing waakvlammen (bv. van een boiler of een ander toestel) aanwezig kunnen zijn. • Probeer de motor niet te starten als u brandstof Opmerking: Bepaal vanuit de normale hebt gemorst; voorkom elke vorm van open vuur of vonken totdat de brandstofdampen volledig zijn verdwenen. bedieningspositie de linker- en rechterzijde van de machine.
Brandstof bijvullen Aanbevolen brandstof • Gebruik voor de beste resultaten uitsluitend schone, verse (minder dan 30 dagen oud), loodvrije benzine met een octaangetal van 87 of hoger (indelingsmethode (R+M)/2). • Ethanol: Benzine met maximaal 10% ethanol (gasohol) of 15% MTBE (methyl-tertiair-butylether) per volume is aanvaardbaar. Ethanol en MTBE zijn niet hetzelfde. Benzine met 15% ethanol (E15) per volume is niet geschikt voor gebruik.
• Na een koude start moet u de motor ongeveer 15 seconden laten warmlopen voordat u de machine gebruikt. • • • • • Opmerking: Laat de motor langer warmdraaien als u gaat werken bij een lage omgevingstemperatuur. Varieer de snelheid van de machine tijdens het gebruik. Vermijd snel starten en stoppen. De motor heeft geen inrij-olie nodig. De originele motorolie is hetzelfde type olie dat is voorgeschreven voor regelmatige olieverversingen. Zie het hoofdstuk Onderhoud (bladz.
• • • • • • snelheid en pak het stuurwiel losjes aan de rand vast. Houd uw duimen uit de weg van de spaken van het stuurwiel. Verminder uw snelheid wanneer u de machine gebruikt zonder de laadbak. Als de machine snel rijdt en abrupt stopt, kunnen de achterwielen worden geblokkeerd, waardoor de machine moeilijk bestuurbaar wordt. Raak de motor, de transmissie, de geluiddemper of het verdeelstuk van de geluiddemper niet aan als de motor loopt of direct nadat u de motor hebt afgezet.
• Let erop dat er niemand achter de machine staat 1. voordat u de lading stort. • Stort de lading niet uit de bak als de machine Trek de hendel aan de linkerkant in de laadbak naar u toe en breng de laadbak omhoog (Figuur 15). zijwaarts op een helling staat. Als gevolg van de verandering in de gewichtsverdeling kan de machine omslaan.
De laadbak laten zakken deel van het gestorte materiaal tussen de hengsels van de achterlaadklep beland zijn. Voer de volgende stappen uit voordat u de achterlaadklep sluit. WAARSCHUWING De laadbak kan zwaar zijn. Handen of andere lichaamsdelen kunnen bekneld raken. Houd uw handen en andere lichaamsdelen uit de buurt van de bak als u deze neerlaat. 1. Til de laadbak licht omhoog door de grendelhandgreep omhoog te brengen (Figuur 15). 2. Neem de steunstang uit de palopening (Figuur 16). 3.
• Verminder het gewicht van de lading die u in de laadbak transporteert als het materiaal hoog opgestapeld is (en een hoog zwaartepunt heeft), zoals een stapel bakstenen, planken voor tuinelementen of zakken met kunstmest. Verdeel de lading zo laag mogelijk zodat de lading uw zicht achter de machine tijdens gebruik niet belemmert. • Hou ladingen gecentreerd door de laadbak als volgt te laden: – Verdeel het gewicht gelijkmatig over de breedte van de laadbak. g034525 Figuur 19 1.
Motor starten 1. tot stilstand te brengen, kan de machine schade oplopen. Neem plaats op de bestuurdersstoel, steek het sleuteltje in de contactschakelaar en draai dit naar rechts op AAN of START . 1. Haal uw voet van het gaspedaal. 2. Druk het rempedaal langzaam in om met de bedrijfsremmen de machine volledig tot stilstand te brengen.
met een riem aan het frame of verwijder de motorkap zodat deze er niet af kan waaien tijden het transport. WAARSCHUWING Als u de machine bij een te hoge snelheid sleept, kunt u de controle over het stuur verliezen. Dit kan letsel veroorzaken. VOORZICHTIG Losse stoelen kunnen van de machine en de aanhangwagen vallen tijdens het transport van de machine, en de stoelen kunnen op een andere machine terechtkomen de weg versperren. Sleep de machine nooit sneller dan 8 km per uur.
Onderhoud Opmerking: Bepaal vanuit de normale bedieningspositie de linker- en rechterzijde van de machine. Opmerking: Download het elektrische schema op www.Toro.com; u kunt uw machine zoeken via de link Handleidingen op de hoofdpagina. Belangrijk: Raadpleeg de gebruikershandleiding van de motor voor verdere onderhoudsprocedures. WAARSCHUWING Als u de machine niet goed onderhoudt, kunnen systemen van de machine voortijdig defect raken en u of omstanders mogelijk letsel toebrengen.
Aanbevolen onderhoudsschema Onderhoudsinterval Onderhoudsprocedure Na de eerste 5 bedrijfsuren • De motorolie verversen. Na de eerste 8 bedrijfsuren • Controleer de conditie van de aandrijfriem. • Controleer de spanning van de riem van de dynamo van de starter. Na de eerste 50 bedrijfsuren • Het luchtfilter voor de koolstofhouder inspecteren. Na de eerste 100 bedrijfsuren Bij elk gebruik of dagelijks • Neem de richtlijnen voor het inrijden van een nieuwe machine in acht.
Controlelijst voor dagelijks onderhoud Gelieve deze pagina te kopiëren ten behoeve van gebruik bij routinecontroles. Gecontroleerde item Voor week van: maandag dinsdag woensdag donderdag vrijdag zaterdag zondag Werking van rem en parkeerrem controleren. Werking van schakelinrichting/neutraalstand controleren. Brandstofpeil controleren. Controleer het motoroliepeil. Het peil van de transaxlevloeistof controleren. Luchtfilter controleren. De koelribben van de motor controleren.
Procedures voorafgaande aan onderhoud veiligheidsvoorziening of die de bescherming waarin de veiligheidsvoorziening voorziet verminderen. Controleer de goede werking ervan regelmatig. • Voorkom dat de motor het maximaal toelaatbare toerental overschrijdt, doordat de instellingen van de motor zijn veranderd. Ten behoeve van de veiligheid en een nauwkeurige afstelling moet u het maximale motortoerental door een erkende Toro distributeur laten controleren met een toerenteller.
De machine omhoog brengen GEVAAR Een opgekrikte machine kan wankel staan. De machine kan van de krik afglijden, waardoor iemand die zich eronder bevindt letsel kan oplopen. • Start de motor niet als de machine is opgekrikt. g034044 Figuur 24 • Haal altijd het sleuteltje uit het contact voordat u van de machine stapt. 1. Hefpunten achteraan • Blokkeer de wielen wanneer de machine wordt ondersteund door hefwerktuigen.
De zitbank naar boven en beneden verstellen Om de zitbank naar boven te verstellen, moet u deze naar voren duwen tot ze op het stuurwiel rust (Figuur 26). Om de zitbank naar beneden te verstellen, moet u deze naar achteren in de oorspronkelijke positie duwen (Figuur 26). g190187 Figuur 27 1. Pennen De zitbank monteren Schuif de zitbank opzij op de pennen en laat de zitbank zakken (Figuur 28). g190066 Figuur 26 g190186 Figuur 28 De zitbank verwijderen 1. Kantel de zitbank naar voren (Figuur 26). 2.
De lagers in de voorwielen smeren Smering De machine smeren Onderhoudsinterval: Om de 300 bedrijfsuren Onderhoudsinterval: Om de 100 bedrijfsuren/Jaarlijks (houd hierbij de kortste periode aan)—Lagers en lagerbussen smeren. Smeer vaker als de machine in zware omstandigheden wordt gebruikt. Specificatie smeermiddel: Mobilgrease XHP™-222 De naaf en rotor verwijderen Type vet: Nr. 2 vet op lithiumbasis 1.
4. De lagers in de wielen smeren Verwijder de stofkap van de naaf (Figuur 33). 1. Verwijder het buitenste lager en de loopring van het lager van de naaf (Figuur 35). g192346 Figuur 33 1. Borgpen 4. Asmoer 2. As 5. Moerzekering 3. Borgplaatje 6. Stofkap g033050 Figuur 35 5. Verwijder de borgpen en de moerzekering van de as en de asmoer (Figuur 33). 6. Verwijder de asmoer van de as, en verwijder de naaf en de rotor van de as (Figuur 33 en Figuur 34). 1. Afdichting 4.
De naaf en rotor monteren 1. Breng een laagje van het aanbevolen smeermiddel aan op de as (Figuur 36). g192345 Figuur 37 g192344 1. Borgpen Figuur 36 1. Moerzekering 4. Buitenste lager 2. Asmoer 5. Naaf, rotor, binnenste lager, loopring en afdichting 3. Borgplaatje 2. Moerzekering 9. 6. As 2. Monteer de naaf en de rotor op de as met de rotor aan de binnenkant (Figuur 36). 3. Monteer het buitenste lager op de as en plaats het lager in de buitenste loopring (Figuur 36). 4.
Onderhoud motor Veiligheid van de motor • Zet de motor af, verwijder het sleuteltje en wacht totdat alle bewegende onderdelen tot stilstand zijn gekomen voordat u de olie controleert of olie bijvult in het carter. • Houd uw handen, voeten, gezicht, kleding en andere lichaamsdelen uit de buurt van de geluiddemper en andere hete oppervlakken. Onderhoud van het luchtfilter Onderhoudsinterval: Om de 100 bedrijfsuren Vervang het element van het luchtfilter eerder als het vuil of beschadigd is.
Opmerking: Ververs de olie vaker als het voertuig in zeer stoffige of zanderige omstandigheden wordt gebruikt. Belangrijk: Druk niet op het zachte midden van het filter. 4. Monteer het luchtfilterdeksel met de kant met het opschrift 'UP' naar boven gericht en maak de sluitingen vast (Figuur 39). Opmerking: Geef de oude motorolie en het gebruikte oliefilter af bij een erkende inzamelplaats.
g192771 Figuur 41 g192770 Figuur 42 Motorolie verversen 1. Start de machine en laat de motor een paar minuten lopen. 2. Parkeer de machine op een horizontaal oppervlak. 3. Stel de parkeerrem in werking. 4. Zet de motor af en haal het sleuteltje uit het contact. 5. Breng de laadbak omhoog en ondersteun deze met de steunstang; zie De laadbak omhoogbrengen in de onderhoudsstand (bladz. 21). 6.
2. Trek de kabel van het aansluitpunt van de bougie. 3. Haal de plug uit de cilinderkop. 4. Controleer de staat van de massa-elektrode, de centrale elektrode en de isolator van de centrale elektrode op beschadigingen (Figuur 43). Opmerking: Geen beschadigde of versleten bougie gebruiken. Vervang de bougie door een nieuwe bougie van het aanbevolen type. g229954 Figuur 44 1. Behuizing van gaskabel 3. Gashendel 2. Contramoeren 3. g001470 Figuur 43 1. Centrale elektrode met isolator 3.
Onderhoud brandstofsysteem Brandstofleidingen en -verbindingen controleren Onderhoudsinterval: Om de 400 bedrijfsuren/Jaarlijks (houd hierbij de kortste periode aan) Inspecteer de brandstofleidingen, aansluitingen en klemmen op tekenen van lekkage, slijtage, beschadiging of losse connecties. Opmerking: Repareer beschadigde of lekkende onderdelen van het brandstofsysteem voordat u de machine gebruikt.
Onderhoud uitvoeren aan de van de koolstofhouder Onderhoud elektrisch systeem Het luchtfilter voor de koolstofhouder inspecteren Veiligheid van het elektrisch systeem Onderhoudsinterval: Na de eerste 50 bedrijfsuren Om de 200 bedrijfsuren WAARSCHUWING Inspecteer de opening onderaan het luchtfilter voor de koolstofhouder en zorg ervoor dat deze vrij is van vuil en verstopping (Figuur 46).
Accu verwijderen De accu afkoppelen WAARSCHUWING Als accukabels verkeerd worden verbonden, kan dit schade aan de machine en de kabels tot gevolg hebben en vonken veroorzaken. Hierdoor kunnen accugassen tot ontploffing komen, waardoor lichamelijk letsel kan ontstaan. 1. Koppel de accukabels af; zie De accu afkoppelen (bladz. 41). 2. Verwijder de accu zoals wordt getoond in Figuur 48. • Maak altijd de minkabel (zwart) van de accu los voordat u de pluskabel (rood) losmaakt.
De accu aansluiten Accu monteren 1. Plaats de accu zoals wordt getoond in Figuur 49. Sluit de accu aan zoals wordt getoond in Figuur 50. g034315 Figuur 50 Accu opladen WAARSCHUWING Bij het opladen produceert de accu gassen die tot ontploffing kunnen komen. Rook nooit in de buurt van de accu en zorg ervoor dat er geen vonken of vlammen vlakbij de accu komen. Belangrijk: Zorg ervoor dat de accu altijd volledig geladen is (soortelijk gewicht 1,260).
Zekeringen vervangen Onderhoud van de koplampen Er zijn 4 zekeringen in het elektrische systeem. Deze bevinden zich onder de bestuurdersstoel (Figuur 51). De gloeilampen vervangen Opmerking: Als u de optionele hefset monteert, zal u een andere zekeringhouder krijgen die naast de bestaande zekeringhouder dient te worden gemonteerd.
5. Monteer de nieuwe lamp en de nieuwe behuizing voor de koplamp; lijn de lipjes van de lamp uit met de sleuven in de behuizing van de koplamp (Figuur 52). 6. Bevestig de lamp door deze een kwartslag rechtsom te draaien (Figuur 52). 7. Koppel de elektrische aansluiting voor de kabelboom aan op de aansluiting van de nieuwe lamp (Figuur 52). 8. Sluit de accu's aan en sluit de motorkap; zie De accu aansluiten (bladz. 42).
Onderhoud aandrijfsysteem Onderhoud van de banden Onderhoudsinterval: Om de 100 bedrijfsuren—Controleer de staat van de banden en velgen. Om de 100 bedrijfsuren—Draai de wielmoeren aan. 1. Inspecteer de banden en velgen op tekenen van slijtage en beschadiging. g313578 Figuur 54 Opmerking: Ongelukken tijdens werkzaamheden, zoals een botsing tegen een trottoirband, kunnen een band of een velg beschadigen en tevens de wieluitlijning verstoren.
gedurende de hele instellingsprocedure op de stoel te blijven. 3. Rol op een vlakke ondergrond de machine 2 tot 3 meter recht achteruit en vervolgens recht vooruit naar de plaats waar u vertrok. Hierdoor kan de ophanging de bedrijfsstand aannemen. De vlucht afstellen Benodigdheden (door de eigenaar verschaft): schroefsleutel, Toro onderdeelnr. 132-5069; verkrijgbaar bij een erkende Toro distributeur. g009235 Figuur 57 1. Hart-op-hart-afstand – achterkant wielen 2.
2. Stel de parkeerrem in werking. 3. Zet de motor af en haal het sleuteltje uit het contact. 4. Verwijder de vulplug op de transaxle (Figuur 59). 6. Monteer de vulplug en de pakking, en draai deze vast met een torsie van 20 tot 27 N·m. De neutraalstand van de schakelhendel controleren Opmerking: Het vloeistofpeil moet tot aan de onderkant van de vulplug komen.
2. 3. Test de stand van de schakelhendel door deze naar de 3 standen te draaien; controleer of de schakelhendel (Figuur 60) naar behoren schakelt wanneer u de hendel beweegt; zie Schakelhendel en schakelindicator (bladz. 13). Controleer of alle standen naar behoren werken door de stappen in De neutraalstand van de schakelhendel controleren (bladz. 47) te herhalen. 4. Plaats de kap van de koppeling en bevestig deze met de 3 bouten (Figuur 61) die u verwijderd hebt in 2. 5. Laat de laadbak neer.
Onderhoud koelsysteem Afstandsstukken Topsnelheid 2 (standaard) 26 km/u (standaard) 3 19 km/u 4 14 km/u 5 10 km/u Veiligheid van het koelsysteem 6 6 km/u • Motorkoelvloeistof inslikken kan vergiftiging veroorzaken; buiten bereik van kinderen en huisdieren houden. Belangrijk: Gebruik de machine nooit met minder dan 2 afstandsstukken op de koppeling. 5.
Onderhouden remmen Opmerking: Als u de parkeerrem niet op de vereiste spanning kunt brengen, zijn de remblokken misschien versleten en zijn ze aan vervanging toe. Vraag uw erkende servicedealer om hulp. De parkeerrem controleren 1. Stel de parkeerrem in werking door de parkeerremhendel naar u toe te trekken tot u weerstand voelt. 2.
De service- en parkeerremblokken vervangen Onderhoudsinterval: Om de 400 bedrijfsuren Vraag uw erkende Toro-servicedealer om de serviceen parkeerremblokken te controleren en mogelijk te vervangen. g002136 Figuur 65 1. Reservoir voor remvloeistof 6. Remvloeistof verversen 2. Minimum-streep Onderhoudsinterval: Om de 1000 bedrijfsuren Neem contact op met uw erkende Toro dealer. Doe het volgende als het vloeistofpeil te laag is: A. Reinig de omgeving van de reservoirdop en verwijder de dop (Figuur 64).
Aandrijfriem vervangen Onderhoud riemen Onderhoud van de drijfriem 1. Zet de laadbak omhoog; zie De laadbak omhoog brengen in de stortstand (bladz. 21). 2. Zet de transmissie in de NEUTRAALSTAND , stel de parkeerrem in werking, draai de contactschakelaar naar de stand UIT en verwijder het sleuteltje. 3. Laat de drijfriem over de secundaire koppeling ronddraaien (Figuur 66). 4. Verwijder de riem van de primaire koppeling (Figuur 66).
Onderhoud van het chassis Reiniging De vergrendelingen van de laadbak afstellen De machine moet worden gewassen als dit nodig is. Gebruik uitsluitend water of water met een mild reinigingsmiddel. U kunt een doek gebruiken om de machine schoon te maken. De machine schoonmaken Als de vergrendeling van de laadbak slecht is afgesteld, trilt de laadbak op en neer tijdens het rijden. U kunt de vergrendelstangen zodanig afstellen dat de vergrendelingen de laadbak stevig tegen het chassis houden. 1.
Stalling Belangrijk: Gebruik geen brandstofstabilizer op alcoholbasis (ethanol of methanol). Veiligheid tijdens opslag Opmerking: Stabilizer/conditioner werkt het best als het met verse benzine wordt vermengd en altijd wordt gebruikt. • Laat de motor afkoelen voordat u de machine stalt. • U mag de machine of de brandstof niet bewaren in de nabijheid van een open vuur, noch de brandstof binnenshuis aftappen. De machine stallen 1. Parkeer de machine op een horizontaal oppervlak. 2.
Opmerking: Bijwerklak is verkrijgbaar bij een erkende servicedealer. 18. Stal de machine in een schone, droge garage of opslagruimte. 19. Verwijder het contactsleuteltje uit de contactschakelaar en bewaar het op een veilige plaats buiten het bereik van kinderen. 20. Dek de machine af om deze te beschermen en schoon te houden.
