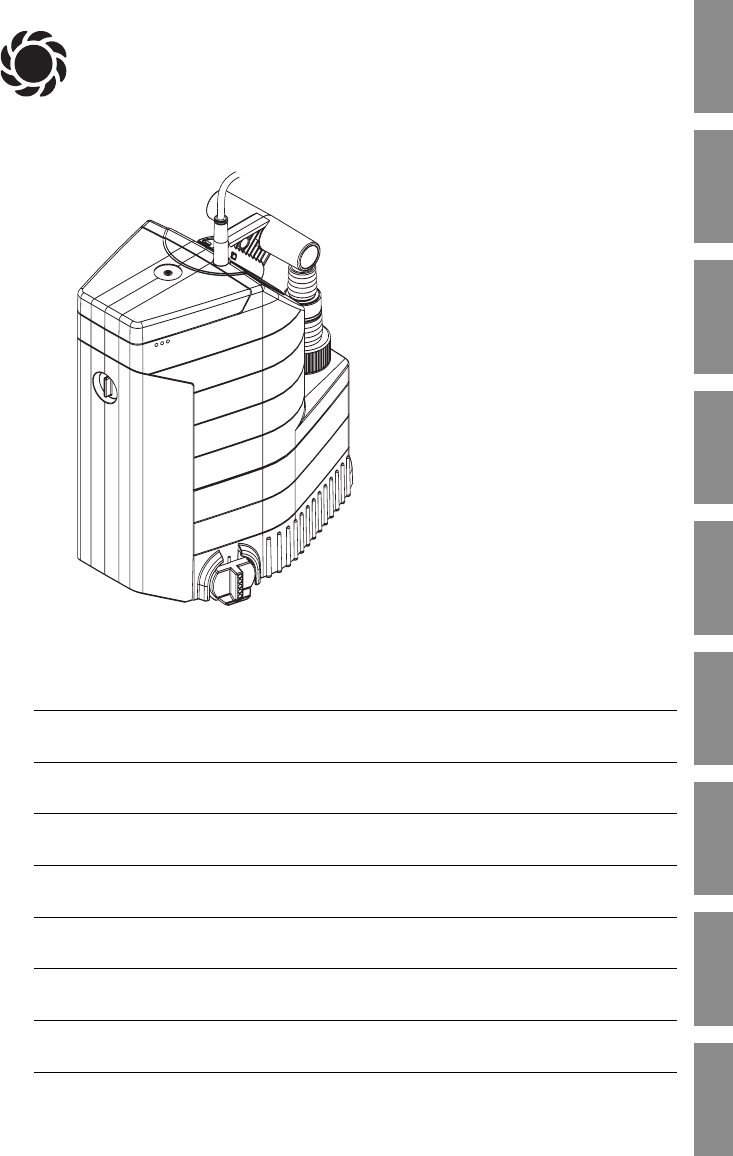

® NL F GB D GARDENA Art. 1786 Art.
D GARDENA Tauchpumpe 11000 SL automatic / 15000 SL automatic Willkommen im Garten GARDENA ... Bitte lesen Sie die Gebrauchsanweisung sorgfältig und beachten Sie deren Hinweise. Machen Sie sich anhand dieser Gebrauchsanweisung mit der Tauchpumpe, dem richtigen Gebrauch sowie den Sicherheitshinweisen vertraut. Aus Sicherheitsgründen dürfen Kinder und Jugendliche unter 16 Jahren sowie Personen, die nicht mit dieser Gebrauchsanweisung vertraut sind, diese Tauchpumpe nicht benutzen.
D 2. Für Ihre Sicherheit Schutzschalter Nach DIN VDE 0100 dürfen Tauchpumpen in Schwimmbecken, Gartenteichen und Springbrunnen nur über einen Fehlerstromschutzschalter mit einem Nennfehlerstrom ≤ 30 mA betrieben werden. Wenn sich Personen im Schwimmbecken oder Gartenteich befinden, darf die Pumpe nicht betrieben werden. Aus Sicherheitsgründen empfehlen wir grundsätzlich die Tauchpumpe über einen Fehlerstromschutzschalter (FI-Schalter) zu betreiben (DIN VDE 0100-702 und 0100-738).
D Benutzungshinweise Im Lieferzustand sind die Drehfüße auf Flachabsaugung (1 mm) eingestellt. v Für normalen Betrieb die Drehfüße um 180° auf 5 mm drehen. Die Pumpe wird um 5 mm angehoben. v Vor Inbetriebnahme die Druckleitung frei machen. Trockenlauf führt zu erhöhtem Verschleiß und ist zu vermeiden. Im Manuellen Betrieb ist deshalb nach Ausbleiben der Förderflüssigkeit die Pumpe umgehend abzuschalten. Pumpe nicht länger als 10 Minuten gegen die geschlossene Druckseite laufen lassen.
Schlauch anschließen : 7 D Eine optimale Ausschöpfung der Förderleistung wird bei Verwendung eines 38 mm (1 1/ 2 ”)-Schlauches erreicht. Der Universal-Anschluss 7 ermöglicht den Anschluss von allen Schläuchen aus vorstehender Tabelle. 1. Nicht benötigter Nippel des Universal-Anschlusses 7 entsprechend der Schlauchverbindung abtrennen. 2. Universal-Anschluss 7 auf die Pumpe schrauben. 3. Schlauch mit dem Universal-Anschluss 7 verbinden.
D Manueller Betrieb : 2 1 7 3 8 Im Manuellen Betrieb bleibt die Pumpe unabhängig vom Wasserstand in Betrieb. 1. Drehschalter 3 auf MAN drehen. 2. Pumpe standsicher im Wasser aufstellen – oder – die Pumpe mit einem durch die Bohrung am Tragegriff 2 befestigten Seil in einen Brunnen oder Schacht eintauchen. 3. Netzstecker des Anschlusskabels 1 in eine Netzsteckdose stecken. 6 5. Reinigung Pumpe durchspülen : Schwimmerschalter reinigen : Die GARDENA Pumpen arbeiten weitgehend wartungsfrei.
D 6. Beheben von Störungen Störung Mögliche Ursache Abhilfe Pumpe läuft, aber fördert nicht. Luft kann nicht entweichen, da Druckleitung geschlossen. v Druckleitung öffnen (z. B. geknickter Saugschlauch). Luftpolster im Saugfuß. v Max. 3 Min. warten, bis sich die Pumpe über das Entlüftungsventil selbsttätig entlüftet hat. Ggf. aus-/einschalten. Laufrad verstopft. v Netzstecker ziehen und Laufrad reinigen (siehe 5. Reinigung).
D 8. Technische Daten Typ 11000 SL automatic (Art. 1786) 15000 SL automatic (Art. 1788) Nennleistung 550 W 750 W Max. Fördermenge 11.000 l / h 15.000 l / h Max. Druck 0,8 bar 0,9 bar Max. Förderhöhe 8m 9m Max. Eintauchtiefe 9m 9m Flachsaugend bis ca. 1 mm 1 mm Schmutzwasser mit max.
D 9. Service • Qualifizierte, schnelle und kostengünstige Reparatur durch unseren Zentralen Reparatur-Service – Bearbeitungsdauer in unserem Hause max.
D Ihre direkte Verbindung zum Service Unsere Kunden in Österreich und in der Schweiz wenden sich bitte an ihre Servicestelle (Anschrift siehe Umschlagseite) a c in Österreich (0 22 62) 7 45 45 -36 / -30 kundendienst@gardena.at in der Schweiz (01) 86 02 66 6 info@gardena.
