Dell Networking W-IAP205H Instant Erişim Noktası
Kurulum Kılavuzu
Dell Networking W-IAP205H Instant erişim noktası konaklama sektörüne ve
şube kurulumlarına yönelik yüksek performanslı çift radyolu, kablolu ve kablosuz bir
erişim noktasıdır.
Cihaz yüksek performanslı kablosuz mobilite olanağını Gigabit kablolu yerel erişim
ile birleştirerek, öğrenci yurdu, otel, okul, tıp klinikleri ve diğer birden fazla kiracılı
ortamlarda güvenli ağ erişimi sağlar. MIMO (Çoklu Giriş, Çoklu Çıkış) teknolojisi
W-IAP205H Instant erişim noktasının 2,4 GHz 802.11n ve 5 GHz 802.11 n/ac
işlevlerini sunmasını sağlarken eşzamanlı olarak mevcut 802.11a/b/g kablosuz
hizmetlerini de desteklemektedir.
W-IAP205H Instant erişim noktası, ürünle birlikte verilen montaj braketi
kullanılarak bir duvar şebeke kutusuna monte edilebilir veya şube ofisi kurulumları
için, AP-205H-MNTR masaüstü montaj kiti kullanılarak masaüstüne monte edilmiş
bir uzak erişim noktası
na dönüştürülebilir.
W-IAP205H erişim noktası yerleşik sanal bir denetleyiciyle bağlantılı olarak çalışır
şuişlevlere olanak sağlar:
Çift kablosuz alıcı vericiler
IEEE 802.11a/b/g/n/ac kablosuz erişim noktası işlevi
IEEE 802.11a/b/g/n/ac kablosuz hava izleme aygıtı, spektrum analiz aracı olarak
işlev görme
E0 portu (yalnızca) üzerinde PoE-in desteği ve E3 portu (yalnızca) üzerinde
PoE-out desteği
IEEE 802.3af/at PoE ile uyumluluk
Belirli USB çevrebirim cihazlarını destekler
Ambalaj İçeriği
W-IAP205H Erişim Noktası
Tekli Şebeke Kutusu Duvar Montaj Braketleri
2x #6-32 Makine Vidası
T8H Torx Güvenlik Vidası
Instant Hızlı Başlangıç Kılavuzu
Yönetmelikler Yönünden Uygunluk ve Güvenlik Bilgileri Kılavuzu
Kurulum Kılavuzu (bu belge)

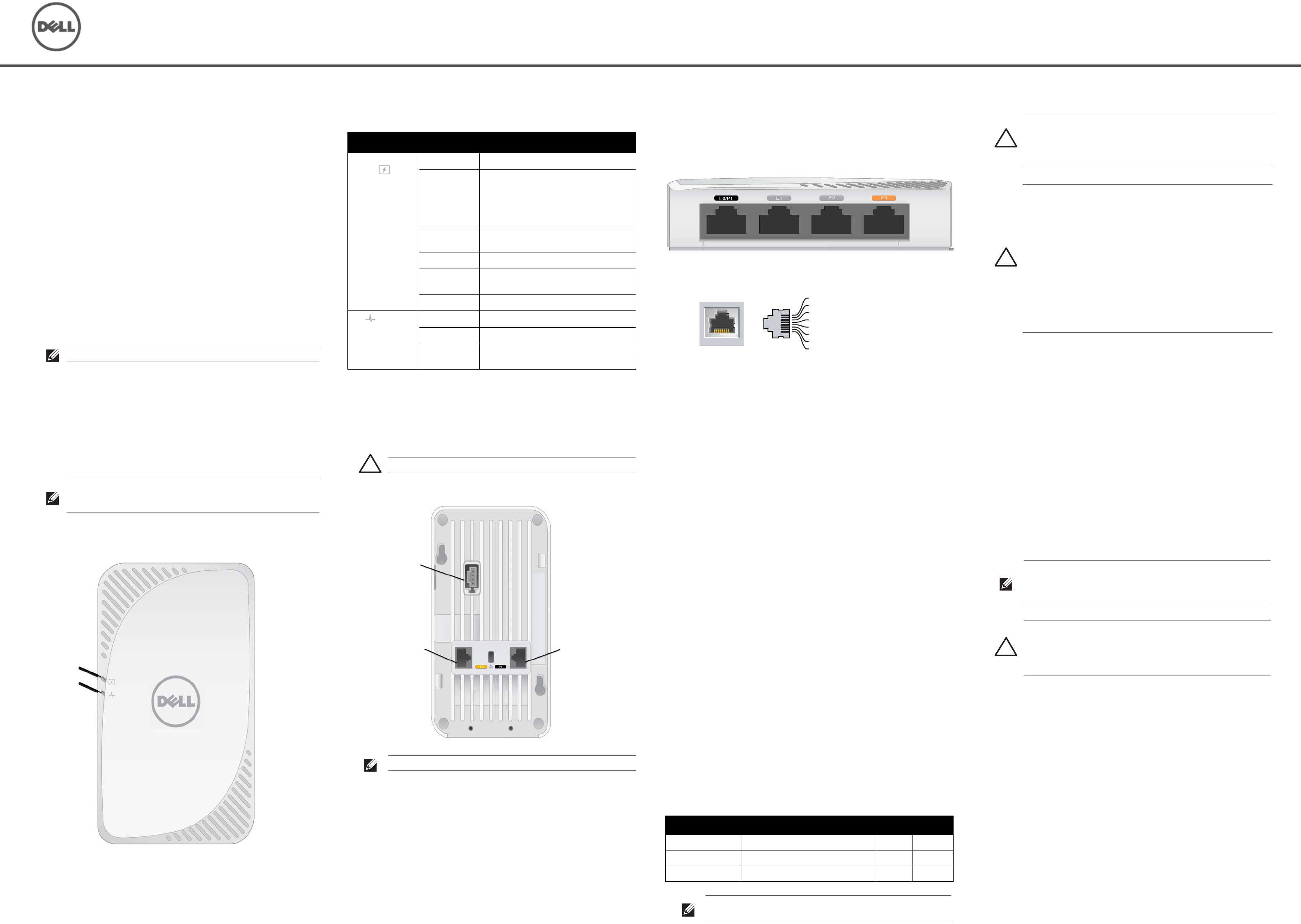

Donanıma Genel Bakış
Şekil 1 Önden Görünüm
LED
W-IAP205H üzerinde Sistem Durumu ve Güç Kaynağı Ekipmanı (PSE) bilgilerini
gösteren iki adet LED bulunmaktadır.
Konsol Portu
W-IAP205H erişim noktasının arka tarafında bir seri konsol portu bulunmaktadır
(Şekil 2). Port AP ünitesini bir seri terminale veya doğrudan yerel yönetim için bir
dizüstü bilgisayara bağlamanıza olanak tanır. Çıkarılabilir toz kapaklı 4 pinli
konnektör erişim noktasının arkasında yer almaktadır. W-IAP205H erişim noktasıyla
uyumlu isteğe bağlı seri adaptör kablosu (AP-CBL-SER) ayrıca satın alınabilir.
Şekil 2 Geri Görünüm
Ethernet Portları
W-IAP205H erişim noktasında toplamda dört adet etkin Ethernet portu
bulunmaktadır (E0-E3).
AP’nin arkasındaki E0 portu Şekil 2 10/100/1000 Base-T (RJ-45) otomatik algı lamalı,
MDI/MDX kablolu ağ yer- uydu bağlantısı portudur. Bu port, midspan enjektör gibi
bir Güç Kaynağı Ekipmanından (PSE) 48VDC (nominal) akımı bir standart tanımlı
Güç Cihazı (PD) olarak kabul eden, IEEE 802.3af/802.3at Ethernet üzerinden Güç
özelliğini (PoE) veya PoE’yi destekleyen ağ alt yapısını destekler.
AP’nin altında bulunan E1-E3 portları (Şekil 3) 10/100/1000 Base-T (RJ-45) otomatik
algılamalı, MDI/MDX kablolu ağ uydu - yer bağlantısı portlarıdır. Bu portlar kablolu
cihazlara güvenli ağ bağlantısı sağlamak için kullanılır. AP 802.3at PoE modundayken
yalnızca E3 portu, maksimum 10W güç sağ
layacak şekilde PoE işlevini destekler.
Ayrıca, W-IAP205H erişim noktasının arka tarafında bir Düzgeçiş Portu
(Pass-Through, PT) (Şekil 2) ve alt tarafında bir E0/PT (Şekil 3) bulunmaktadır.
E0/PT portu genel olarak bir Düzgeçiş (PT) portu olarak davranmaktadır. Alternatif
olarak, AP’nin arka tarafındaki E0 ve PT portları arasında bir Ethernet kablosu
(AP-205H-MNTR masaüstü montaj kitiyle birlikte ayrıca satılan AP-CBL-ETH10)
aracılığıyla fiziksel olarak köprü oluşturulduğunda, E0/PT portu bir E0 yer-uydu
bağlantı portu işlevi görebilir ve 802.3af/802.3at PoE gücünü kabul eder.
Şekil 3 Alttan Görünüm
Şekil 4 Gigabit Ethernet Portu Pin Bağlantıları
USB Portu
W-IAP205H erişim noktasında hücresel modem ve Bluetooth Low Energy (BLE)
cihazlarla uyumlu bir USB portu bulunmaktadır. Erişim noktasına bir DC veya 802.3at
kaynağıyla güç sağlandığında USB portu etkinleşerek 5W’a kadar enerji çıkışı sağlar
.
Basma Düğmesi
W-IAP205H erişim noktasının sağ tarafındaki basma düğmesi AP’yi fabrika
varsayılan ayarlarına sıfırlamak veya LED göstergeyi açıp kapatmak için kullanılabilir.
AP’yi fabrika varsayılan ayarlarına sıfırlamak için:
1. AP gücünü kapatın.
2. Kâğıt atacı gibi küçük ve dar bir nesneyi kullanarak basma düğmesine basın ve
düğmeyi basılı tutun.
3. Basma düğmesini bırakmadan AP gücünü açın. Sistem durumu LED
göstergesi 5 saniye içinde yanar.
4. Basma düğmesini serbest bırakın.
Sistem durumu LED göstergesi 15 saniye içinde tekrar yanarak sıfırlamanın
tamamlandığını gösterir. AP artık fabrika varsayılan ayarlarıyla açılır.
Sistem Durumu LED’ini kapatıp açmak için:
AP’nin normal işleyişi sırasında kağıt atacı gibi küçük ve ince bir nesneyi
kullanarak basma düğmesine basın. Sistem Durumu LED’i derhal kapanacak/
açılacaktır.
Güç
W-IAP205H erişim noktasında AC-DC güç adaptörü aracılığıyla güç sağlamayı
desteklemek üzere tekli 48VDC güç konnektörü bulunmaktadır. AP-AC-48V36
adaptörü (ayrıca satılır).
W-IAP205H erişim noktası PoE-in ve PoE-out işlevlerinin her ikisini de destekler.
PoE-in (PoE-PD) E0 portunun bir 802.3at (tercihan) veya 802.3af (isteğe bağlı)
kaynağından güç almasına olanak sağlar.
Ayrıca PoE-out (PoE-PSE) işlevi port 3’te etkinleştirilerek maksimum 10W enerji
çıkışı sağlar. Eğer cihaz 10W güç sınırını aşmaya çalışırsa E3 portu geçici olarak devre
dışı bırakılır. Port devre dışı bırakıld
ıktan sonra otomatik olarak yeniden
etkinleşecektir.
W-IAP205H erişim noktası bir 802.3at kaynağından güç aldığında PoE-PSE veya
USB’ye güç sağlayabilir ancak bu eşzamanlı olarak her ikisine birden olmaz. Bu cihaz
için varsayılan ayar PoE-PSE kapalı, USC açık şeklindedir. Bu ayar Dell Instant’da
yapılandırılabilir.
Bir 802.3af kaynağından güç sağlandığında, PoE-PSE ve USB için güç besleme
özelliği devre dışı bırakılacaktır.
Başlamadan Önce
Kurulum Öncesi Ağ Gereksinimleri
Kurulum Öncesi Kontrol Listesi
W-IAP205H erişim noktanızın kurulumuna geçmeden önce aşağıdakilere sahip
olduğunuzdan emin olun:
Duvar kutusuna takılı, ağ erişimine sahip Cat5E UTP kablosu
Aşağıdaki güç kaynaklarından biri:
IEEE 802.3af uyumlu Ethernet Üzerinden Güç (PoE) kaynağı
Dell AP AC - DC adaptör kiti (ayrıca satılır)
Kurulum İşleminin Özeti
W-IAP205H erişim noktasını kurmak için aşağıdaki görevlerin her birini sırayla
tamamlayın.
1. Her bir AP için özel kurulum konumlarını belirleyin.
2. Her bir AP’yi kurun.
3. Kurulum sonrası bağlanırlığı doğrulayın.
4. Sanal denetleyiciyi yapılandırın. Dell Networking W-Serisi Instant Hızlı Başlangıç
Kılavuzuna başvurun.
Özel Kurulum Konumlarını Belirleme
W-IAP205H erişim noktası Dell onaylı bir duvar veya masa montaj kitinin üzerine
monte edilmelidir (ayrıca satılır). Ayrıca AP, maksimum anten kazancı eldesini
kolaylaştırmak üzere Ethernet portları aşağıya doğru bakacak şekilde dikey olarak
konumlandırılmalıdır.
Uygun kurulum yer(ler)ini belirlemek için, Dell Visual RF Plan yazılım uygulaması
tarafından oluşturulan AP yerleşim haritasını kullanın. Her konum, hedeflenen
kapsama alanının merkezine olabildiğince yakın olmalı ve engellerden veya bariz
sinyal karışması kaynaklarından arındırılmış olmalıdır. Bu RF emiciler/yansıtı
cılar/
sinyal karışması kaynakları RF yayılımını etkileyecektir. Bu durum planlama
safhasında dikkate alınmalı ve Visual RF planında gerekli ayarlamalar yapılmalıdır.
Bilinen RF Emiciler/Yansıtıcılar/Sinyal Karışması Kaynaklarının
Belirlenmesi
Bilinen RF emiciler, yansıtıcılar ve sinyal karışması kaynaklarının sahadayken
kurulum safhasında belirlenmesi kritik öneme sahiptir. Bir AP’yi sabit konumuna
yerleştirirken bu kaynakların dikkate alındığından emin olun.
RF emiciler şunlardır:
Çimento/beton—Eski betonda su yitiminin yüksek düzeylerde olması betonu
kurutur ve potansiyel RF yayılımına zemin hazırlar. Yeni betonda ise su
yoğunlaşması yüksek düzeylerdedir ve RF sinyallerini engeller.
Doğal Unsurlar—Akvaryumlar, fıskiyeler, havuzlar ve ağaçlar
Tuğla
NOT: W-IAP205H erişim noktası Dell Instant 4.2 veya daha yeni bir sürümü gerektirir.
NOT: Yanlış, eksik veya hasarlı parçalarla ilgili olarak tedarikçinizi bilgilendirin. Mümkünse,
orijinal ambalaj malzemelerini içeren karton kutuyu saklayın. İhtiyaç halinde üniteyi yeniden
ambalajlayıp tedarikçinize geri göndermek için bu malzemeleri kullanın.
PSE
Sistem Durumu
LED Renk/Durum Anlamı
Sistem
Durumu
Kapalı AP kapalı veya LED ’kapalı moduna’ getirilmiş
Kehribar -
Kesintisiz
AP hazır, kısıtlı mod:
10/100Mbps yer uydu bağı anlaşması
yapılıyor
Radyolardan biri HT olmayan modda
Sanal AP etkin değil
Kehribar - Yanıp
Söner
AP Hava İzleme Aygıtı veya Spektrum Analiz
Aracı modunda
Kırmızı Hata durumu
Yeşil - Yanıp
söner
AP açılıyor, hazır değil
Yeşil - Kesintisiz AP hazır
PSE Kapalı AP kapalı veya PoE özelliği devre dışı
Yeşil - Kesintisiz PoE gücü etkin
Kırmızı PoE güç kaynağı hatası veya aşırı yüklenme
durumu
DİKKAT: Cihazın arka tarafı uzun süreli kullanım sonrasında ısınabilir.
NOT: Hot plug (çalışırken takma-çıkarma) işlemi konsol portu için önerilmemektedir.
Konsol Portu
E0
Düzgeçiş Portu
Güç Kaynağı Kısıtlamalar USB PoE-PSE
DC (AP-AC-48V36) Yok (USB ve PoE-PSE etkin) 5W 15,4W
802.3at USB veya PoE-PSE etkin 5W 10W
802.3af USB ve PoE-PSE devre dışı Yok Yok
NOT: PoE ve DC güç kaynaklarının her ikisi de kullanılabilir durumdaysa AP DC güç
kaynağı kullanımı varsayılanına geçecektir.
1000Base-T Gigabit
Ethernet Portu
RJ-45 Dişi
Pin Bağlantıları
1
2
3
4
5
6
7
8
NC
NC
TX (RS232)
TOPRAK
TOPRAK
RX (RS232)
NC
NC
DİKKAT: FCC Bildirimi: Birleşik Devletlerde kurulumu yapılan (ve Birleşik Devletlerde
bulunmayan denetleyici modeline yapılandırılan) erişim noktalarının uygun olmayan bir
biçimde sonlandırılması, FCC tarafından verilen ekipman onayının ihlaline yol açacaktır.
Kasıtlı olarak böyle bir ihlalde bulunulması, FCC’nin çalıştırmanın derhal
sonlandırılmasını istemesiyle ve hakkın kaybedilmesiyle sonuçlanabilir (47 CFR 1.80).
DİKKAT: AB Bildirimi:
Lower power radio LAN product operating in 2.4 GHz and 5 GHz bands. Please refer to
the Dell Networking W-Series Instant User Guide for details on restrictions.
Produit radio basse puissance pour réseau local opérant sur les fréquences 2,4 GHz et
5 GHz. Consultez le Dell Networking W-Series Guide de l’utilisateur Instant pour plus
de détails sur les limites d’utilisation.
Niedrigenergie-Funk-LAN-Produkt, das im 2,4-GHz und im 5-GHz-Band arbeitet.
Weitere Informationen beüglich Einschränkungen finden Sie im Dell Networking
W-Series Instant User Guide.
Prodotto radio LAN a bassa potenza operante nelle bande 2,4 GHz e 5 GHz.
Per informazioni dettagliate sulle limitazioni, vedere la Dell Networking W-Series Instant
User Guide.
NOT: Dell resmi gerekliliklere uygun olarak, W-IAP205H erişim noktasını, ayarları
yalnızca yetkili ağ yöneticileri tarafından değiştirebilecek şekilde tasarlamıştır.
AP yapılandırması hakkında daha fazla bilgi için, Dell Networking W-Serisi Instant Hızlı
Başlangıç Kılavuzu ve Dell Networking Instant Kullanım Kılavuzu’na başvurun.
DİKKAT: Erişim noktaları radyo iletim aygıtlarıdır ve dolayısıyla resmi denetime tâbidir.
Erişim noktalarının yapılandırılması ve çalıştırılmasından sorumlu ağ yöneticilerinin
yerel yayın yönetmeliklerine uymaları gerekmektedir. Özellikle, erişim noktalarında
erişim noktasının kullanılacağı yere uygun kanal atamalarının kullanılmış olmasına
dikkat edilmelidir.
