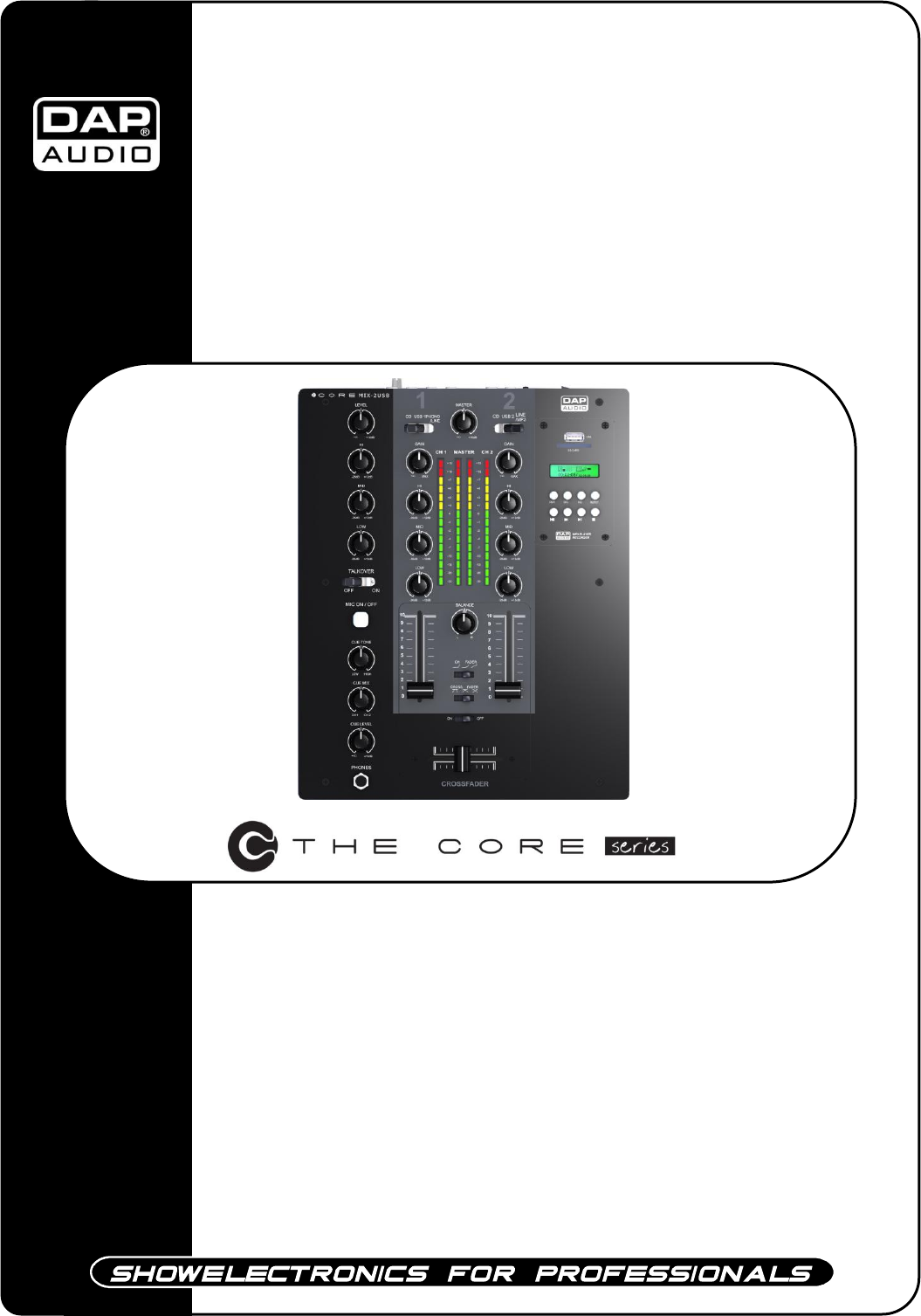

Core Mix-2 USB ORDERCODE D2302 Highlite International B.V.
Gefeliciteerd! U heeft een fantastisch, innovatief product van DAP Audio gekocht. De DAP Audio Core Mix-2 USB maakt een succes van elke show. Of u nu een eenvoudige kant-en-klarescène wilt of zelf een uitgebreide show wilt samenstellen, met dit product ligt elk gewenst effect binnen uw bereik. Voor meer uitstekende verlichtingsproducten kunt u vertrouwen op DAP Audio. Wij ontwerpen en fabriceren professionele audioapparatuur voor de entertainmentbranche. Er worden regelmatig nieuwe producten uitgebracht.
DAP Audio DAP Audio Core Mix-2 USB™ Producthandleiding Waarschuwing ...................................................................................................................................................................2 Instructies bij het uitpakken .........................................................................................................................................2 Veiligheidsinstructies........................................................................................
Waarschuwing LEES VOOR UW EIGEN VEILIGHEID DEZE HANDLEIDING ZORGVULDIG DOOR VOORDAT U HET APPARAAT VOOR DE EERSTE KEER OPSTART! Instructies bij het uitpakken Pak bij ontvangst van dit product de doos onmiddellijk voorzichtig uit en controleer de inhoud. Controleer of alle onderdelen aanwezig zijn en dat er niets beschadigd is.
Zorg dat de voedingskabel nooit in contact komt met andere kabels! Wees bijzonder voorzichtig bij gebruik van de voedingskabel en alle aansluitingen met netspanning! Verwijder nooit waarschuwingen of informatiestickers van het apparaat. Dek de aardeaansluiting nooit af. Laat geen kabels rondslingeren. Steek geen voorwerpen in de ventilatieopeningen. Sluit dit systeem niet aan op een dimmerpack.
Aansluiting op de netspanning Sluit het apparaat met de stekker aan op de netspanning. Let er altijd op dat de juiste kleur kabel op de juiste plaats aangesloten wordt.
Beschrijving van het apparaat De Core Mix-2 USB is een basis, analoog DJ-mengpaneel met 2 kanalen. Het heeft 4 analoge ingangen en 2 onafhankelijke USB-audio-interfaces. Dit maakt het gemakkelijk om verbinding met uw laptop te maken en de uitgang van uw DJ-software direct door de Mix-2 USB te leiden. De koptelefoonuitgang heeft een besturing voor lage tonen, zodat u uw favoriete geluid kunt aanpassen. Zowel kanalen als cross-faders hebben een selectie voor de fadercurve.
Microfoonkanalen 1. Niveaubesturing 2. Besturing hoog 3. Besturing midden 4. Besturing laag 5. Mic LED 6. Schakelaar mic aan/uit/talkover Afb. 2 Main-kanalen 7. Selectieschakelaar ingang 8. Versterkingsregelaar 9. VU-meter 10. Besturing hoog 11. Besturing midden 12. Besturing laag 13. Kanaalfader 14. Curveschakelaar kanaalfader 15. Hellingsschakelaar crossfader 16. Aan/uit-schakelaar crossfader 17. Crossfader Afb.
Mastergedeelte 18. Master volumebesturing 19. Uitgang L/R-signaal VU-meter 20. Balansbesturing Afb. 4 Monitorgedeelte 21. Besturing cue laag 22. Besturing cue mix 23. Cue-niveau 24. koptelefoonuitgang Afb. 5 Opnamemodule 25. EQ-knop 26. USB-aansluiting 27. SD-kaartopening 28. Weergave 29. Herhaal-knop 30. Stop-knop 31. Afspelen/pauzeren 32. / knop 33. / knop 34. Del(ete)-knop 35. Rec(ord)-knop Afb.
Achter Afb. 7 36. Stroomschakelaar 37. Stereo/mono-schakelaar 38. Master RCA niet-gebalanceerd uit 39. Record RCA niet-gebalanceerd uit 40. Kanaal 2 line RCA ingang 41. Kanaal 2 CD RCA ingang 42. Line/phono-schakelaar 43. Kanaal 1 line/phono RCA ingang 44. Kanaal 1 CD RCA ingang 45. AC-ingang met geïntegreerde zekeringhouder 46. Master XLR gebalanceerd uit 47. GND-schroef 48. USB 2-ingang 49. Niveaubesturing USB/MP3 50. USB 1-ingang 51.
Installatie Verwijder alle verpakkingsmaterialen van de Core Mix-2 USB. Controleer of alle schuimplastic en opvulmaterialen verwijderd zijn. Sluit alle kabels aan. Trek altijd de stekker uit het stopcontact voordat u het apparaat schoonmaakt of reparaties uitvoert. Schade als gevolg van het niet naleven van deze instructie valt niet onder de garantie.
Main-kanalen 7. Selectieschakelaar ingang Voor channel 1, geeft deze schakelaar u de mogelijkheid om de CD (43), de USB 1 (51) ingang of de phono/line (42) ingang toe te wijzen. Verzeker dat de selectieschakelaar line/phono (48) op de phono-positie is ingesteld indien u een draaischijf wilt aansluiten. Voor channel 2, geeft deze schakelaar u de mogelijkheid om de CD (41), de USB 2 (50) ingang of de line (42) ingang/ingebouwde Record-module toe te wijzen. 8.
Mastergedeelte 18. Master volumebesturing U kunt deze besturing gebruiken om het volumeniveau van de master RCA (38) of de master XLR (46) uitgangen aan te passen. 19. Uitgang L/R-signaal VU-meter Deze meter is een LED met meerdere stappen, de groene LED's geven respectievelijk -30, -20, -15, -10, -7, -4, -2, -1 en 0dB aan. De gele LED's geven +1, +2, +4 en +6 dB aan. De rode LED's tonen +10dB en +15dB.
Opnamemodule 25. EQ-knop Door op de EQ-knop te drukken kunt u een vooringestelde EQ-curve selecteren. U kunt kiezen tussen: Geen - Pop - Rock - Bass - Jazz - Klassiek. 26. USB-aansluiting Aansluiting voor het plaatsen van een USB-stick. 27. SD-kaartopening Opening voor het plaatsen van SD/MMC-kaarten. De contacten van de kaart moeten naar beneden wijzen. 28. Weergave Afb. 13 29. Herhaal-knop Druk de herhaal-knop in om te kiezen tussen: Herhaal een enkel nummer, herhaal USB-stick/SD-kaart of herhalen uit.
Achter Afb. 14 36. Stroomschakelaar Steek de stekker niet in het stopcontact tot het gehele systeem goed opgesteld en aangesloten is. 37. Stereo/mono-schakelaar Wanneer ingesteld op mono, wordt de masteruitgang een mono-combinatie van L+R. 38. Master RCA niet-gebalanceerd uit Gebruik deze uitgangen voor het aansluiten van een versterker met niet-gebalanceerde ingangen. 39. Opname RCA niet-gebalanceerd uit Gebruik deze uitgangen voor het aansluiten van een opnametoestel. 40.
Afb. 15 46. Master XLR gebalanceerd uit Gebruik deze uitgangen voor het aansluiten van een versterker met gebalanceerde ingangen. 47. GND-schroef Om de aardedraad op uw draaitafel aan te sluiten. 48. USB 2-ingang Om verbinding met een PC/Mac met DJ-software te maken. 49. Niveaubesturing USB/MP3 Gebruik voor het aanpassen van het niveau van de USB-ingangen. 50. USB 1-ingang Om verbinding met een PC/Mac met DJ-software te maken. 51.
Handelingen De Core Mix-2 USB met PC-software gebruiken die alleen toegang tot een enkele geluidskaart heeft Indien de PC-software die u met de twee USB1 (68) en USB2 (66) aansluitingen wilt gebruiken, alleen ingesteld kan worden met een enkele geluidskaart, moet u de freeware ASIO4ALL-software installeren, die gedownload kan worden vanaf http://www.asio4all.com/ . Na het installeren van de ASIO4ALL-software, moet u de software instellen zoals in afbeelding 15. Afb.
Verbindingskabels Wees voorzichtig met uw kabels, houd ze altijd vast bij hun aansluitingen en vermijd knopen en wendingen bij het oprollen: Dit verlengt hun levensduur en betrouwbaarheid. Controleer uw kabels regelmatig. Een groot aantal problemen (defecte contactpunten, gebrom, ontladingen enz.) worden volledig veroorzaakt door het gebruik van ongeschikte of gebrekkige kabels.
Compensatie van interventie met gebalanceerde verbindingen Onderhoud De DAP Audio Core Mix-2 USB is vrijwel onderhoudsvrij. U moet het apparaat echter wel schoon houden. Trek de stekker uit het stopcontact en veeg de behuizing vervolgens af met een vochtige doek. Het artikel niet onderdompelen. Gebruik geen alcohol of oplosmiddelen. Houd de aansluitingen schoon. Trek de stekker uit het stopcontact en veeg de audio-aansluitingen schoon met een vochtige doek.
Productspecificaties • Ingangskanalen: 1x Microfoon, combo XLR/aansluiting 4 x Line, RCA 1 x Phono, RCA 2 x USB, Type B • Uitgangskanalen 1 x Record, RCA 1 x Master niet-gebalanceerd, RCA 1 x Master gebalanceerd, RCA 1 x Koptelefoon, TRS 6,3mm aansluiting 2 x USB, Type B • • USB-aansluiting: Kanaal-EQ Hoge frequentie: Hoog bereik: Midden frequentie: Midden bereik: Lage frequentie: Laag bereik: Microfoon-EQ Hoge frequentie: Hoog bereik: Midden frequentie: Midden bereik: Lage frequentie: Laag bereik: F
