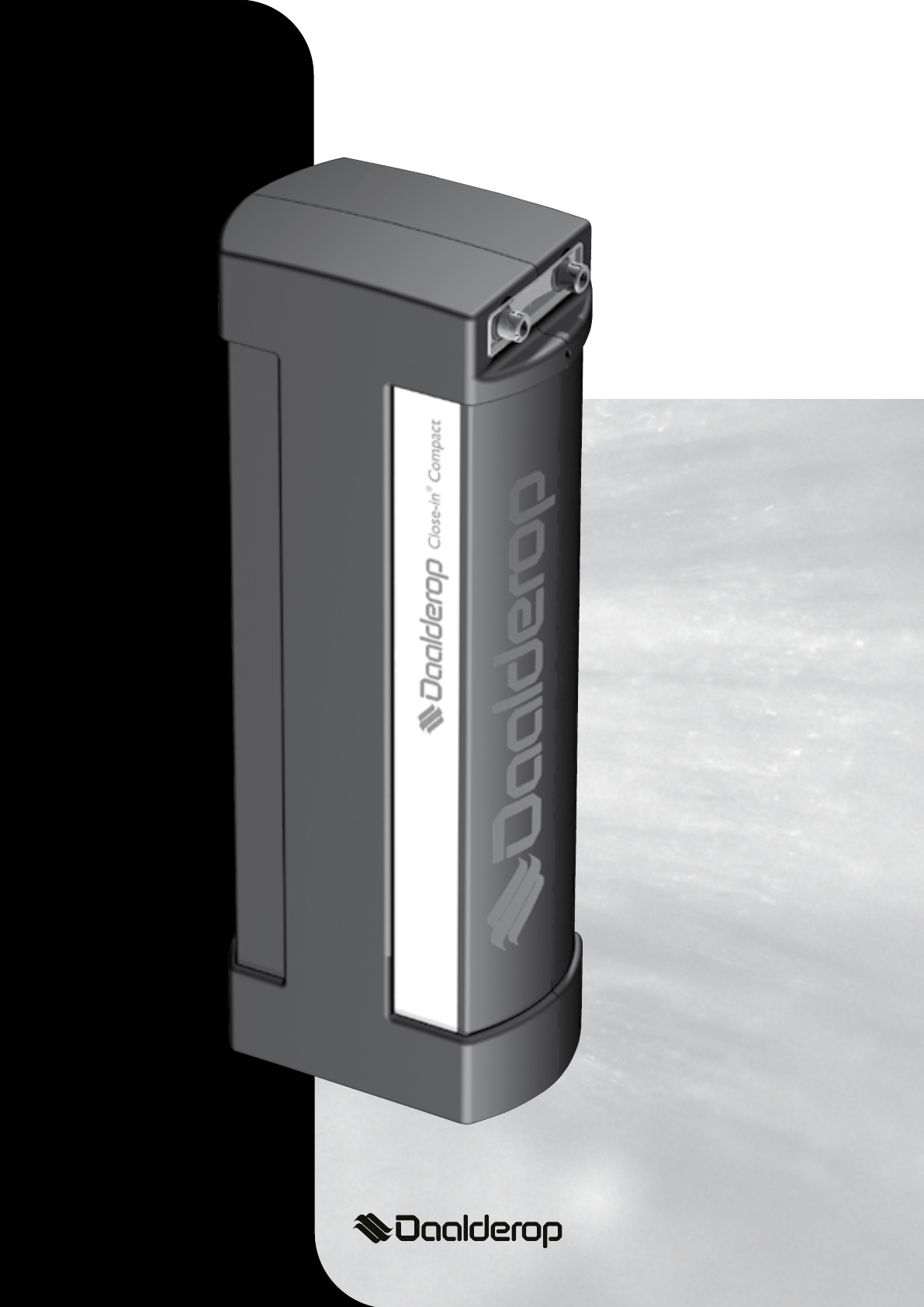

® CLOSE-IN COMPACT Ha nd l eiding voor installatie e n be di en i ng
Installatievoorschrift Inhoudsopgave Achtung!!! Deutsche Montagevorschrift 1 Inleiding 2 Close-in® Compact installeren 3 1.1 auf Antrag erhältlich. 1.2 LET OP! Installeer volgens deze hand- Horizontale plaatsing 3 1.1.1 Horizontaal op waterdrukprincipe 3 1.1.2 Horizontale hot-fill plaatsing 5 Verticale plaatsing 7 1.2.1 Verticaal op waterdruk principe 7 1.2.
Installatievoorschrift Overzicht onderdelen Controleer of alle onderdelen in de verpakking aanwezig zijn. 1. 2. 3. 4. 5. 1 4 2 3 5 Close-in® Compact Boiler-uitlaat (rood) Boiler-inlaat (blauw) Snoer met stekker (H05VV-F3G1.0) 2 flexibele aansluitleidingen (1 m) Montagebeugel Let op! 1. Controleer het aansluitsnoer Extra installatie-accessoires Indien het aansluitsnoer Boileraansluitset, Daalderop beschadigd is, moet deze artikelnummer 07.92.64.
Installatievoorschrift c. Sluit de koudwaterkraaninlaat (1) via een T-stuk (5) aan op de koudwaterleiding (3). d. Plaats de inlaatcombinatie (6) op de koudwaterleiding (3) boven het T-stuk (5) en verbind de trechter met de flexibele LET OP! kunststofslang (7) aan het afvoer-T-stuk (8). Indien tijdens het opwarmen e. Het afvoer-T-stuk (8) moet in de afvoerlei- 1 geen expansiewater via de inlaatcombinatie wegloopt, ding worden geplaatst.
Installatievoorschrift i. Open de hoofdwaterkraan en daarna de warmwaterkraan. Als er een constante hoeveelheid water stroomt, kan deze gesloten worden. De boiler is nu gevuld en j. ontlucht. LET OP! Steek de stekker (11) in het stopcontact. De stekker mag pas in het contact U kunt de boiler in gebruik nemen. worden gestoken als de boiler is gevuld en ontlucht. 11 LET OP! Controleer, tijdens het vullen van de boiler, de installatie op lekkage. 4 1.1.
Installatievoorschrift b. Plaats de inlaatcombinatie (5) op de warmwaterleiding (4) en verbind de trechter met de flexibele kunststofslang (6) aan het afvoer- T-stuk (7). c. Het afvoer-T-stuk moet in de afvoerleiding worden geplaatst. Dit T-stuk moet in LET OP! hoogte lager geplaatst worden dan de Indien tijdens het opwarmen geen expansiewater via de trechter in verband met gevaar voor over 1 stroming van de trechter. inlaatcombinatie wegloopt, schakel dan onmiddellijk de spanning uit. 5 2 7 c.
Installatievoorschrift g. Open de hoofdwaterkraan en daarna de warmwaterkraan. Als er een constante hoeveelheid water stroomt, kan deze gesloten worden. De boiler is nu gevuld en ontlucht. LET OP! h. Steek de stekker (10) in het stopcontact. De stekker mag pas in het contact U kunt de boiler in gebruik nemen. worden gestoken als de boiler is gevuld en ontlucht. 10 LET OP! 2 1 Controleer, tijdens het vullen van de boiler, de installatie op lekkage. 4 1.
Installatievoorschrift 2 c. Sluit de koudwaterkraaninlaat (1) via een T-stuk (5) aan op de koudwaterleiding (3). d. Plaats de inlaatcombinatie (6) op de koudwaterleiding (3) boven het T-stuk (5) en verbind de trechter met de flexibele kunststofslang (7) aan het afvoer-T-stuk LET OP! (8). Indien tijdens het opwarmen geen expansiewater via de e. Het afvoer-T-stuk (8) moet in de afvoerlei- 1 inlaatcombinatie wegloopt, ding worden geplaatst.
Installatievoorschrift 4 j. open de hoofdwaterkraan en daarna de warmwaterkraan. Als er een constante hoeveelheid water stroomt, kan deze gesloten worden. De boiler is nu gevuld en ontlucht. LET OP! k. Steek de stekker (11) in het stopcontact. De stekker mag pas in het contact U kunt de boiler in gebruik nemen. worden gestoken als de boiler is gevuld en ontlucht. 11 LET OP! 2 1 Controleer, tijdens het vullen van de boiler, de installatie op lekkage. 4 4 3 1 1.2.
Installatievoorschrift 2 LET OP! Indien tijdens het opwarmen geen expansiewater via de b. Plaats de inlaatcombinatie (5) op de 1 inlaatcombinatie wegloopt, warmwaterleiding (4) en verbind de schakel dan onmiddellijk de trechter met de flexibele kunststofslang (6) aan het afvoer-T-stuk (7). spanning uit. c. Het afvoer-T-stuk moet in de afvoerleiding 5 worden geplaatst. Dit T-stuk moet in hoogte lager geplaatst worden dan de c. 65 trechter in verband met gevaar voor 7 2 de trechter.
Installatievoorschrift 4 h. Open de hoofdwaterkraan en daarna de warmwaterkraan. Als er een constante hoeveelheid water stroomt, kan deze i. gesloten worden. De boiler is nu gevuld LET OP! en ontlucht. De stekker mag pas in het contact Steek de stekker (10) in het stopcontact. worden gestoken als de boiler is U kunt de boiler in gebruik nemen. gevuld en ontlucht. 10 LET OP! Controleer, tijdens het vullen van de boiler, de installatie op lekkage.
Installatievoorschrift 4 STORINGSGIDS Klacht Oorzaak Oplossing a. Aansluiting op de boiler lekt. a. Draai de koppelingen vast of vervang deze. b. Water lekt uit boiler. b. * Er komt geen water uit de a. De hoofdwaterkraan is afgesloten. a. Draai de hoofdwaterkraan open. warmwaterkraan. b. De stopkraan van de inlaatcombinatie is b. Draai de stopkraan van de inlaatcombinatie Waterlekkage. afgesloten. open. Er komt koud water uit de a. Er staat geen spanning op de boiler. a.
Installatievoorschrift Daalderop BV. 4. Het toestel dient uitsluitend volgens de installatie- en bedieningshandleiding te zijn geïnstalleerd, gebruikt en onderhouden. 5. Het toestel mag alleen onder de in de installatie- en bedieningshandleiding vermelde omstandigheden en gebruikscondities te zijn toegepast. 6. Het toestel mag geen wijzigingen in de constructie hebben ondergaan. 7. Niet onder de garantie vallen defecten die het gevolg zijn van: • Kalk.
Installatievoorschrift 6 TECHNISCHE GEGEVENS Uitvoering boiler Ketel: Koper 99,9% Isolatie: CFK-vrij Polystyreen, Polyurethaan schuim, Kiezelzuur Mantel: ABS Boiler Type Close-In® Compact Artikelnummer NL 07.02.10.631 Artikelnummer BE 07.02.11.
Installatievoorschrift notities Close-in® Compact 15
zonder nr. alleen voor mail! Daalderop BV Lingewei 2 Bedrijvenpark Medel 2702 Postbus 7 4000 AA Tiel Nederland Tel. +31 (0)344 636 500 Fax +31 (0)344 620 901 E-mail: info@daalderop.nl www.daalderop.
